Můžete si přizpůsobit průhlednou LED obrazovku?

Ano. Ale o to nejde.

„Přizpůsobení“ v průmyslu průhledných LED obrazovek je marketingovým módním slovem. Otevřete web libovolného výrobce a uvidíte „přizpůsobení k dispozici“, „ušité na míru vašim potřebám“, „jedno{1}}služba přizpůsobení“. To vytváří iluzi: jako by bylo možné vytvořit jakýkoli požadovaný tvar, velikost nebo efekt.

90 % takzvané{1}}přizpůsobení“ je pouze modulární sestavování-kombinací.

Základní jednotkou průhledné LED obrazovky je modul-obvykle standardní kusy 500 mm × 500 mm nebo 1 000 mm × 500 mm. Obrazovka 3m × 2m? Vzít 6 modulů a poskládat je dohromady. 5m×3m? Dej dohromady 15.

Skutečné přizpůsobení-ne{1}}standardní velikosti modulů, nepravidelné řezy, speciální zakřivení-většina výrobců prostě nechce dělat, nebo uvádějí cenu navrženou tak, aby odrazovala od přijetí. Proč? Protože „přizpůsobení“ ve výrobě znamená nové formy, úpravy výrobní linky, individuální kontroly kvality-všechny náklady. A průhledné okraje LED obrazovky jsou již stlačovány; výrobci nemají motivaci vyhovět zvláštním požadavkům.

Co vlastně znamená „přizpůsobení“ (takže vás prodej nemůže napálit)

Velikost-Přizpůsobitelné, ale v mřížce

Velikosti průhledných obrazovek jsou celočíselné násobky velikostí modulů. Běžné specifikace modulu: 500×500 mm, 500×1000 mm, 1000×500 mm, 1000×1000 mm. 3.5 metrů šířka? Neexistuje-je to buď 3 metry, nebo 4 metry. 2.7 metry na výšku? 2,5 metru nebo 3 metry-vyberte si jeden.

Někteří výrobci dokážou vyrobit „řezané moduly“, aby dosáhli ne-standardních velikostí, ale to znamená zakázkové PCB, nové formy, počínaje 30–50% zvýšením nákladů a o 2–4 týdny delší dodací lhůty. Zda se to vyplatí, vyžaduje výpočet.

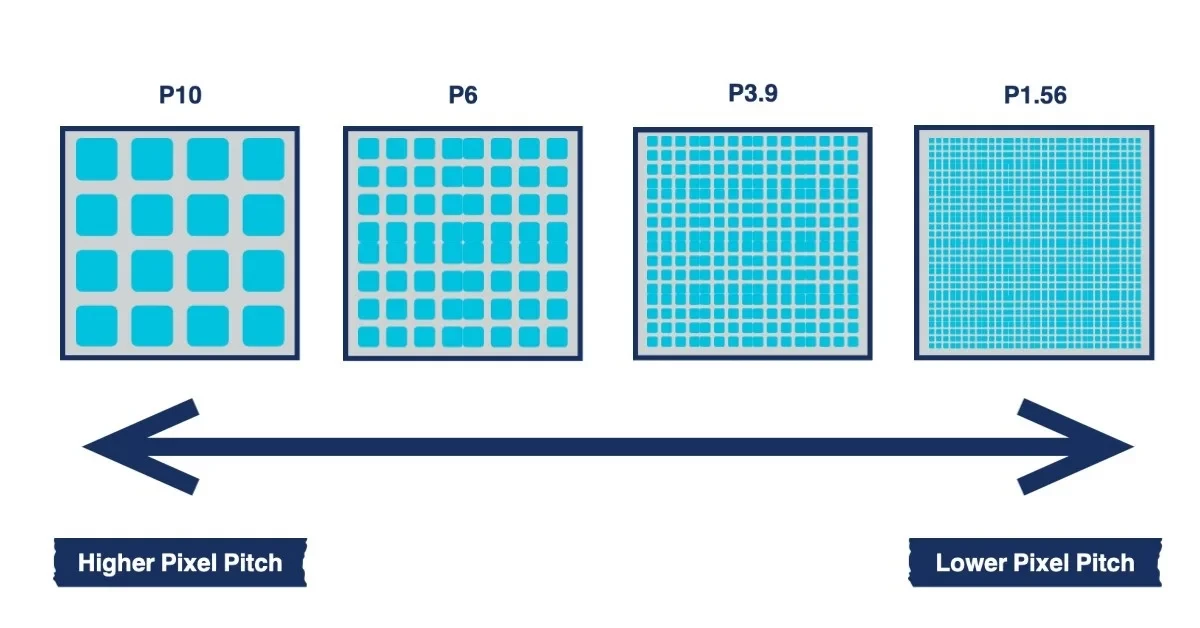

Pixel Pitch-Základní volba

P3.9, P7.8, P10, P15, P20... Tento parametr přímo určuje rovnováhu mezi přehledností, průhledností a cenou.

P3.9 funguje pro 3-6metrové zobrazení, poskytuje 55–65% průhlednost, stojí nejvíce. P7.8 vyhovuje 6-12 metrů, průhlednost kolísá až na 65-75 %, střední ceny. P10 je na vzdálenost 10+ metrů, 70–80 % transparentní, cenově dostupnější. P15 a P20? Ty jsou pro billboardy-15-30 metrů pozorovací vzdálenost, 75-85% průhlednost, nejlevnější varianta.

Menší rozteč pixelů není vždy lepší-lepší je to, co odpovídá pozorovací vzdálenosti. Atria nákupních center, venkovní závěsné stěny, detailní-výlohy-požadavky jsou zcela odlišné.

Jas-Velký rozdíl mezi interiérem a exteriérem

Vnitřní použití: 800-2000 nitů stačí. Venkovní nebo přímé sluneční světlo: minimálně 4000-6000 nitů, jinak nebude přes den nic vidět.

Jas lze přizpůsobit, ale vyšší jas znamená větší spotřebu energie, více tepla a vyšší cenu. Zeptejte se výrobce, zda uvádí „špičkový jas“ nebo „trvalý provozní jas“-někteří výrobci uvádějí špičkové hodnoty, které ve skutečnosti nelze při nepřetržitém používání udržet.

Jak to montuješ?

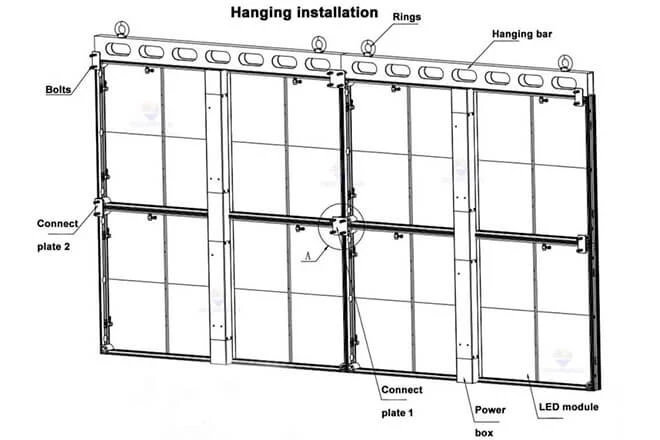

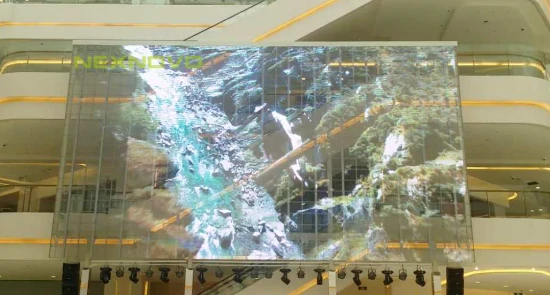

Zavěšení shora funguje pro atria nákupních center a kulisy jeviště. Pozemní-stání nebo stohování se hodí pro dočasné výstavy. Povrch-namontovaný nebo zapuštěný-připevněný k vnitřní straně skleněných záclonových stěn-je nejběžnější architektonické použití. Sloup-namontovaný s nezávislým držákem funguje pro venkovní reklamu.

Způsob instalace určuje orientaci údržby modulu (údržba zepředu nebo zezadu), výběr příslušenství a dokonce i konstrukční řešení samotných modulů. To je třeba rozhodnout před objednáním-nepřišlo se na to během instalace.

Přední údržba nebo zadní? Nechápejte to špatně a bouráte zdi

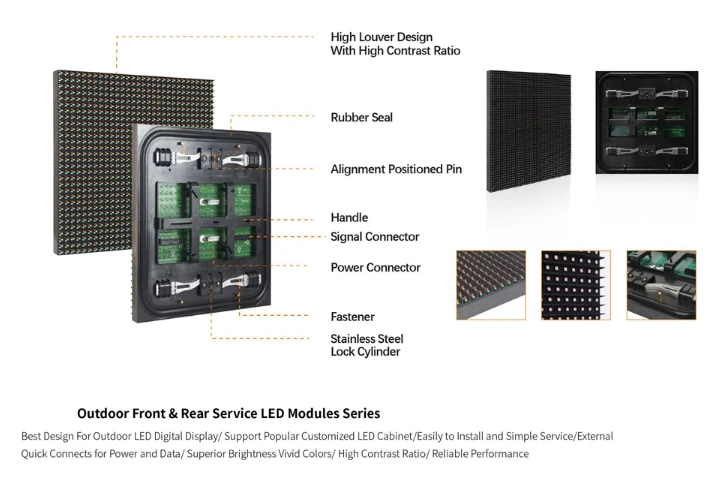

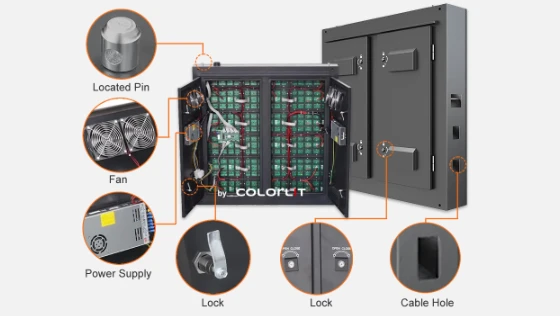

Údržba zadní části znamená vyjmutí modulů ze zadní části. Vyžaduje alespoň 50 cm prostoru za obrazovkou. Nižší náklady. Přední údržba znamená vyjmutí modulů zepředu. Vhodné pro nástěnné-instalace bez prostoru za sebou, složitější modulová struktura, o 10–20 % vyšší náklady.

Zvolte špatný způsob údržby a kvůli výměně jednoho modulu může být nutné strhnout celou stěnu.

Ovládací systém-Vyhněte se uzamčení-

Renomovaní výrobci dají na výběr: použijí svůj vlastní řídicí systém, nebo použijí standardní -odvětvové systémy (NovaStar, Colorlight, Linsn).

Doporučení: Zvolte univerzální systém. Proprietární systémy jsou okovy. Budoucí upgrady a údržba budou na jejich milosti.

Hodnocení ochrany-Závisí na scénáři

Vnitřní suché prostředí: IP30-IP40 je dostatečné. Vnitřní vlhkost nebo vodní pára: IP54. Částečně-venkovní nebo plně venkovní: IP65 nebo vyšší. Každá úroveň ochrany zvyšuje cenu o 5–15 %. Nepřekonstruujte, ale ani nepodceňujte a nechejte obrazovku zničit vodou.

Podrobnosti o vzhledu-Nastavitelné, ale omezené

Barva rámečku (černá/bílá/stříbrná/šedá), barva pásku LED, umístění napájecího zdroje-většina výrobců to dokáže.

Očekávání by však měla být omezená: barvy čipu LED, šířka pásku, tloušťka modulu-jsou standardizované. Pokud objem není dostatečně velký, aby ospravedlnil vyhrazenou výrobní linku, nelze je měnit.

Tak{0}}takzvaná „přizpůsobení“ je z 80 % o vytváření kombinací v rámci pevných možností. Získejte rozteč pixelů, jas, velikost, způsob instalace, způsob údržby, ovládací systém a hodnocení ochrany-obrazovka je šitá na míru-. Nechte je špatně a žádné peníze vynaložené na „zvláštní tvary“ to nezachrání. Zbylých 20%? Buď nehorázně drahé, nebo prostě nepřijaté.

Podvod s transparentností

Hlavním prodejním argumentem průhledných LED obrazovek je „průhlednost“. Ale označení transparentnosti v tomto odvětví je nepořádek.

Když výrobce říká 80% průhlednost, jak k tomuto číslu dospěl? Někteří měří poměr mezer mezi LED pásky k celkové ploše,-což je geometrická průhlednost. Někteří měří skutečnou propustnost světla-což je optická průhlednost. Některé zcela vylučují rám, napájecí zdroj a kabely a měří pouze nejprůhlednější oblast. Někteří dokonce citují „teoretickou transparentnost“, které skutečný produkt nemůže dosáhnout. Neexistuje žádný jednotný standard-čísla jsou taková, jaká rozhodne výrobce.

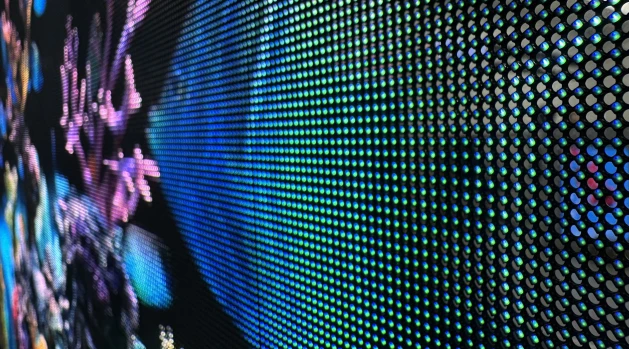

Vysoká průhlednost znamená tenčí LED pásky, větší rozestupy, méně LED čipů. Méně LED čipů znamená nižší jas, řidší pixely. Postavte se 3 metry od obrazovky P10 s 85% průhledností a obraz je rozptýlený-pixely jsou jasně viditelné. Není to „obrazovka“, ale řady zářících bodů.

Když se tedy výrobce chlubí „průhledností 90 %, je třeba si položit tyto otázky: jaká je hustota pixelů? Jaký je skutečný jas? Jaká pozorovací vzdálenost? Pokud tyto nejsou vyjasněny, následuje po podpisu smlouvy lítost.

Mnoho neúspěchů projektu pramení přesně z tohoto: na klienta udělala dojem „vysoká průhlednost“, ale po instalaci zjistil, že obsah byl ve dne neviditelný a v noci příliš oslňující. Transparentní, ano,-ale funkce poloviny obrazovky byla zničena.

Zapomeňte na „Přizpůsobení“-Začněte se vzdáleností zobrazení

Spíše než posedlost otázkou „lze to přizpůsobit“, zjistěte jednu věc: jaká je pozorovací vzdálenost? To určuje rozteč pixelů. Rozteč pixelů určuje cenu, průhlednost a kvalitu zobrazení-určuje téměř vše.

Výpočet je jednoduchý: Minimální pozorovací vzdálenost (metry) ≈ Rozteč pixelů (milimetry)

Obrazovka P3.9 funguje dobře pro sledování do vzdálenosti 4 metrů. Obrazovka P10 se spojí pouze ze vzdálenosti 10+ metrů. Obrazovka P20 je určena pro diváky vzdálené desítky metrů. Zvolte špatnou rozteč pixelů a žádné peníze to nezachrání.

Zde je něco, co jsem viděl znovu a znovu: výkladní skříně s průhlednými obrazovkami P10 nebo dokonce P16, majitelé si stěžují na špatné výsledky. Pozorovací vzdálenost z okna je pouhé 2-3 metry-P10 s nainstalovanými pixely většími než palec a očekáváte, že bude vypadat dobře? Ale P10 jsou levně ušetřené peníze, zkazily efekt.

Skutečným významem „přizpůsobení“ není nechat výrobce postavit nějakou podivně{0}}tvarovanou obrazovku-, ale najít rovnováhu mezi roztečí pixelů, průhledností, jasem a rozpočtem, která nejlépe odpovídá scénáři. To vyžaduje odborný úsudek, nikoli vyplňování formuláře požadavků a čekání na nabídky.

Zakřivené obrazovky vypadají na veletrzích úžasně. Ve skutečných projektech jsou noční můrou.

Zakřivené, válcovité, vlnité{0}}tvary, kulové-toto jsou ty nejzajímavější-věci na výstavách a to, co výrobci rádi předvádějí jako své „možnosti přizpůsobení“.

Ale ve skutečných projektech mají nepravidelné obrazovky mnohem více úskalí než ploché obrazovky.

Náklady nerostou lineárně-rostou exponenciálně. Zakřivená obrazovka o stejné ploše může stát 2-3krát více než plochá obrazovka, protože vyžaduje flexibilní desky plošných spojů nebo sestavu malých modulů s nízkou výtěžností a složitými procesy.

Zakřivení má fyzikální limity. Výrobce by mohl říci „můžeme dělat zakřivené“, ale jaký je minimální poloměr ohybu? Limit pro standardní produkty je kolem 500-1000 mm. Chcete těsnější křivku? LED čipy odpadnou, PCB prasknou.

Existuje další problém, který mnoho lidí nezvažuje: švy jsou na zakřivených površích zvětšené. Modulové švy na plochých obrazovkách lze ovládat tak, aby byly pouhým okem téměř neviditelné. Na zakřivených površích se však moduly setkávají pod úhlem, takže spoje jsou patrné-zejména na tmavých scénách, kde se objevují viditelné černé čáry.

A pak je tu údržba. Když modul na ploché obrazovce selže, vyjměte jej a vyměňte-zabere to několik minut. Moduly zakřivených obrazovek jsou vyráběny ve vlastních úhlech. Výměna jednoho by mohla znamenat čekání, až jej výrobce znovu vyrobí. Co když to bude přerušeno?

Lze provést nepravidelné obrazovky. Ale pokud scénář skutečně nevyžaduje nepravidelný tvar pro efekt, jsou výhodnější ploché obrazovky. Levnější, stabilnější, snadnější na údržbu.

Kam peníze ve skutečnosti jdou (a kam se připisují)

Pochopení struktury zisku tohoto odvětví odhalí, kde je přirážka v uvozovkách.

Největší nákladovou složkou průhledných LED obrazovek je LED čip, který tvoří 30-40 % celkových nákladů. Výrobci čipů (Sanan, Changelight, Epistar) jsou proti proudu, s hrubými maržemi 15-25% - tyto ceny jsou relativně transparentní.

Balení-přeměna čipů na LED korálky- tvoří 15–20 %. Společnosti jako Nationstar a MLS to řeší s hrubou marží 10–20 %.

Kde jsou marže nejvyšší, jsou ve výrobě obrazovek a systémové integraci-hrubé marže 20–40 %. Zde také existuje nejvíce značek.

Obdržená nabídka mohla projít 2–3 vrstvami od výrobce ke koncovému uživateli: výrobce → regionální distributor → integrátor → koncový uživatel. Každá vrstva přidává 10-30%. Cena stejného produktu prostřednictvím různých kanálů se může lišit o 50 %.

Je zde také skrytý bod zisku: řídicí systém. Mnoho výrobců používá proprietární protokoly-po použití jejich obrazovky, jejich ovládacích karet, softwaru a technické podpory. Následná údržba, upgrady-bez ohledu na cenu, kterou nabízejí, není na výběr.

Jak se vyhnout nástrahám? Snažte se získávat zdroje přímo od výrobců obrazovek a vynechejte zprostředkovatele. Trvejte na univerzálních řídicích systémech (NovaStar, Colorlight jsou průmyslové standardy)-nenechte se zavírat do proprietárních systémů. Porovnejte alespoň tři nabídky-pokud u stejných specifikací dochází k významným cenovým rozdílům, něco vyžaduje prozkoumání.

Obrazovka je pouze poloviční. Vážně.

U průhledné LED obrazovky může samotný produkt představovat pouze 50–60 % celkové investice. Kam jde zbytek?

Instalační a podpůrné systémy.

Průhledné obrazovky vypadají lehké a tenké, ale nejsou lehké-8-15 kg na metr čtvereční. Skleněná závěsná stěna o ploše 100 metrů čtverečních s průhlednými zástěnami přidává téměř tunu dodatečného zatížení. Dokáže to stávající konstrukce předstěny zvládnout? Potřebuje posílení? To není odpovědností výrobce – potřebují odborné posouzení statikem.

Elektrika je další problém. Průhledné obrazovky spotřebují 200-600 wattů na metr čtvereční. Na 100 metrech čtverečních je to 20-60 kilowattů. Je elektrický rozvod dostatečný? Je potřeba vyhrazené elektrické vedení?

A co odvod tepla? LED diody generují teplo a skleněné závěsné stěny nedýchají. Prostor mezi zástěnou a sklem se velmi zahřívá, zvláště na jižních-fasádách v létě. Bez řešení rozptylu tepla výrazně trpí životnost obrazovky.

Obtížná je také koordinace výstavby. U nových budov je třeba transparentní zástěny předem koordinovat s designem obvodových stěn. U projektů renovace mohou vnější fasádní práce vyžadovat schválení. Komerční budovy musí také zvážit, jak výstavba ovlivňuje obchodní operace.

Toto je skutečné „přizpůsobení“-ne přizpůsobení obrazovky, ale přizpůsobení kompletního řešení. Výrobci nebo integrátoři, kteří toto vše zvažují, jsou těmi, kdo mají skutečnou schopnost dodávky. Ti, kteří mluví pouze o obrazovkách, aniž by diskutovali o instalaci, buď čekají na pozdější nabití, nebo plánují po dodání zmizet.

Sečteno a podtrženo

Díky slovu „přizpůsobení“ se průhledné LED obrazovky zdají všemocné. Ale ve skutečnosti se jedná o vyzrálý průmyslový produkt s jasnými technickými hranicemi a ekonomickými principy.

Výrobci mohou pomoci najít správnou konfiguraci v rámci zavedených technických rámců. Co výrobci nemohou udělat, je odporovat fyzikálním zákonům.

Spíše než se ptát "lze to přizpůsobit", zeptejte se "co je vlastně potřeba?" Zjistěte pozorovací vzdálenost, okolní jas, podmínky instalace a rozpočtové limity. Jakmile jsou tato omezení definována, přirozeně se objeví optimální řešení. Zbytek je jen najít spolehlivého výrobce, který to provede.
