Obnovovací frekvence ESL a výkon zobrazení

Základní omezení

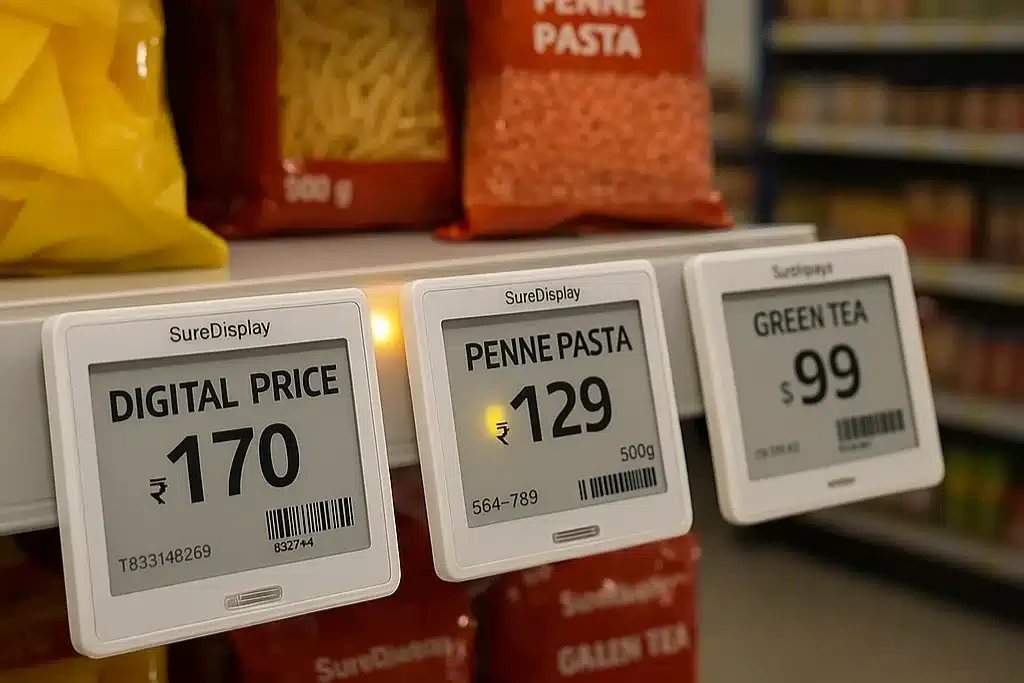

Electronic Shelf Labels fungují pod fyzickým omezením, které nemůže zakrýt žádný marketing:elektroforetické částice se pohybují viskózní tekutinou a viskózní tekutina pohybu odolává. Žádná aktualizace softwaru to nevyřeší.

Obvykle obnovovací frekvence ESL-300 ms až 2000 mspro aktualizaci na celou obrazovku-vychází přímo z doby potřebné k tomu, aby nabité částice oxidu titaničitého a sazí migrovaly uhlovodíkovým rozpouštědlem pod aplikovaným elektrickým polem. Částice se setkávají s odporovými silami (Stokes táhnout, chcete-li technický termín, matematika za ním záleží méně než praktický efekt: částice se v husté tekutině zpomalují). Elektrostaticky interagují se sousedními částicemi. Po delším odpočinku přilnou ke stěnám kapsle.

Každá milisekunda obnovovacího času odráží skutečné události molekulárního{0}}měřítka, ke kterým dochází současně v milionech mikrokapslí. Ti, kteří přicházejí z LCD nebo OLED pozadí, by měli tento mentální model zcela opustit. Nejedná se o displeje, které „snímají“ pixely elektrony. Jde o elektrochemické systémy, které hmotu fyzicky přemisťují.

Řídicí průběhy: Kde se inženýrství setkává s elektrochemií

Thehnací průběhtam se optimalizační úsilí soustřeďuje nejintenzivněji. Je to napěťová{1}}časová sekvence, která musí splnit čtyři cíle současně: vymazat předchozí obrázek, aktivovat pomalé částice, vytvořit referenční odstín šedi a napsat nový obrázek-, to vše při minimalizaci spotřeby energie, zdvojených artefaktů a celkové doby obnovení.

Vymazáníje na prvním místě. Displej nastaví všechny pixely do jednotného optického stavu, obvykle bílého. Proč se obtěžovat? Protože částice EPD vykazují chování-závislé na dráze. Pixel přecházející z černé do šedé sleduje jinou trajektorii než ten, který přechází z bílé do šedé. To se ukázalo během prvních nasazení, kdy si zákazníci stěžovali na nekonzistentní vykreslování ve stupních šedi. Výmaz nutí všechny pixely do společného výchozího bodu, čímž se eliminuje závislost na počátečních podmínkách.

Aktivacesleduje-vysokofrekvenční{1}}střídavé napětí (±15V při 50-100Hz), které osciluje částice mezi optickými extrémy. Tento proces otřese uvolněnými částicemi, které se dostaly do pohodlí. Částice, které zůstaly nehybné, vyvinou zvýšenou povrchovou adhezi ke stěnám kapsle a sousedním částicím. Testování odhaluje optimální dobu aktivace analýzou inflexního bodu křivky jasu-proti-času – přesný okamžik, kdy mobilita částic dosáhne maximální odezvy. Jděte kratší a pomalé částice zůstanou pozadu. Jděte déle a moc se plýtvá.

Pak přijdereferenční zařízení ve stupních šedi. Displej vytváří jednotný bílý referenční stav, protože přesnost EPD ve stupních šedi kriticky závisí na začátku od známé optické základní linie. Je pozoruhodné, že vložení krátkého nulového- intervalu napětí po této fázi zlepšuje následnou konzistenci stupňů šedi. Částice potřebují chvíli, aby se stabilizovaly, než budou požádány, aby zasáhly přesné mezilehlé polohy.

Konečně,psaní obrázků. Napětí a doby trvání specifické pro pixel- přivádějí částice k cílovým pozicím. 16-úrovňová škála šedi vyžaduje přesnou kontrolu vertikální distribuce částic v každé mikrokapsli – částice na horním povrchu vytvářejí bílou, na spodní části vytvářejí černou a mezilehlé polohy vytvářejí šedé.

Tlačení směrem k 300 ms

Jak rychle mohou systémy ESL skutečně jít? Prokázala se agresivní optimalizace průběhuSnížení o 180 msv trvání aktivační fáze aSnížení o 120 msv referenční fázi ve stupních šedi. Tyto zisky pocházejí z několika technik rafinovaných během několika cyklů nasazení.

Analýza inflexních bodůumožňuje sledování optické odezvy v reálném čase{0}} spíše než použití pevných časů aktivace.Redukce přepínání polarityzáleží, protože obrácená polarita napětí generuje proudové špičky a plýtvá energií-sekvenčních operací, aby se tyto přechody minimalizovaly. Astrategické vkládání 0V intervalůvyužívá hybnost částic, což umožňuje pokračující migraci bez výdajů na energii.

Teoretické minimum pro materiály současné{0}}generace EPD se zdá být přibližně200 mspro přijatelnou kvalitu obrazu. Některé panely byly za kontrolovaných podmínek posunuty na 180 ms, ale zhoršení kvality je patrné. Prolomení této bariéry bude vyžadovat inovaci materiálů, nikoli chytrost tvarů vln.

Režimy obnovy: Trilemma rychlosti-kvalita-duchů

Každé obnovení ESL zahrnuje nevyhnutelný tří{0}}kompromis. Žádné inženýrství tomu nemůže uniknout; člověk si může jen vybrat, jaké kompromisy přijme. Zkušenosti s nasazením v prostředí maloobchodu s potravinami, elektronikou a lékárnami přinesly jasné závěry o tom, kdy použít jednotlivé režimy.

Globální obnova (režim GC16)

Toto je úplný reset-750-2000 msčerného-bílého-černého blikání, které nutí každou částici projít kompletními migračními cykly. Vypadá to dramaticky, zákazníci se občas ptají, zda štítky nefungují špatně, ale je to jediný režim, který plně eliminuje nahromaděné poziční chyby.

Globální obnovení je nutné po prodloužených sekvencích částečného obnovení, při zobrazování vysoce-věrných obrázků nebo když se zdvojení obrazu stalo vizuálně nevhodným. Jeden řetězec s potravinami zpočátku „ošklivého blikání“ odolával a zkoušel spouštět čistě dílčí aktualizace. O tři týdny později byly jejich propagační štítky téměř nečitelné. Nyní provádějí globální aktualizaci každou noc během zavřených hodin.

Částečné obnovení

Částečná aktualizace aktualizuje pouze pixely, které se mezi snímky liší, a dokončí se250-500 ms. Úspora času je podstatná-, jak ukazují měření70% snížení výkonuna typické aktualizace cen{0}}ale existuje kompromis.

Nezměněné pixely nedostávají žádné řídicí napětí. Jejich částice se postupně usazují do stále stabilnějších konfigurací. Stabilní zní dobře, dokud si člověk neuvědomí, že stabilní také znamená nehybný. Po 5-10 částečných obnovovacích cyklech se zviditelní duchové artefakty. Tato prahová hodnota se liší podle výrobce; některé panely tolerují 15 cyklů, jiné vykazují problémy po 6. Jediným spolehlivým přístupem je disciplinované periodické globální obnovovací prolínání.

Rychlé obnovení (režim DU)

Režim přímé aktualizacezcela obětuje možnosti ve stupních šedi. Každý pixel je binární-černý nebo bílý, nic mezi tím. To umožňuje120-250 msaktualizace jediným zábleskem, ale okraje textu vypadají jako alias a obrázky nepřipadají v úvahu.

U cenově-pouze ESL aplikací, které zobrazují číselné znaky, často představuje DU režim. Souběžné-testování-v obchodě se spotřební elektronikou odhalilo, že zákazníci nedokážou rozlišit -vykreslené ceny DU od cen vykreslených GC16 při běžných vzdálenostech sledování. Úspora energie byla výrazná.

Režim animace A2

Na80-120 ms, režim A2 se blíží obnovovací frekvenci videa-. Byl použit pro ukázky produktů a interaktivní kioskové aplikace.

Ale kompromisy jsou vážné. Ghosting se rychle hromadí. Kontrast klesá. Jemné detaily zmizí po několika cyklech. Jeden klient chtěl animovaný propagační obsah na štítcích na poličkách-technicky možného formátu A2, ale kvůli zhoršení kvality obrazu po 30 sekundách to bylo nepraktické. Tento režim existuje pro vstup perem a krátké ukázky, nikoli pro produkční nasazení ESL.

Výběr správného režimu

Jak vybrat? Upřímně, typ obsahu obvykle rozhoduje za vás. Fotografické snímky vyžadují GC16; cenové číslice mohou používat DU. Frekvence aktualizací posouvá rovnováhu-časté aktualizace upřednostňují kvalitu, časté aktualizace upřednostňují rychlost. A bez ohledu na primární režim musí globální obnova probíhat v definovaných intervalech. Problému s hromaděním duchů nelze uniknout.

Zobrazit parametry výkonu

Kontrastní poměr

Kontrastní poměry EPD se obvykle pohybují od8:1 až 15:1, přičemž prémiové panely dosahují20:1. Porovnání se specifikacemi LCD (1000:1+) je zavádějící.

Kontrast EPD se měří při okolním osvětlení-ve skutečných podmínkách, kdy zákazníci čtou štítky na regálech. Kontrast LCD se zhroutí pod silným okolním světlem; Kontrast EPD se zlepšuje. Měření čitelnosti ESL v prostředí obchodů s 800+ lux horním osvětlením ukazují, že okolní LCD obrazovky jsou úplně vybledlé.

Čtečky čárových kódů potřebují někde kolemkontrast 6:1abychom spolehlivě četli-testovali jsme to na více modelech skenerů. Každá komerční ESL, kterou jsme naměřili, tuto čáru snadno vymaže, což znamená, že laserové skenery mohou bez problémů číst čárové kódy přímo z elektronického displeje.

Rozlišení a hustota pixelů

ESL hustota pixelů (100-150 DPI) odráží záměrný technický výběr, nikoli technologické omezení. Vyšší rozlišení vyžaduje více pixelů, přičemž každý vyžaduje individuální řízení-prodlužuje dobu obnovení, spotřebu energie a náklady na komponenty.

Někteří klienti požadovali zobrazení 200+ DPI. Na dotaz ohledně pozorovací vzdálenosti byla odpověď vždy nad 50 cm. Na tuto vzdálenost poskytuje 100 DPI dostatečnou čitelnost textu. Přílišné-zadání rozlišení plýtvá zdroji bez viditelného přínosu.

Možnost barev

Standardní černé-a{1}}bílé ESLzůstává tahounem: nejrychlejší obnova (300 ms), nejnižší výkon, nejvyšší spolehlivost. Zvládá efektivně 90 % aplikací pro zobrazování cen.

Čtyři-barevné systémypomocí technologie E Ink Spectra 3100 umožňuje současné zobrazení černobílé/bílé/červené/žluté. Užitečné pro značkové-barvy zvýraznění, ale doba obnovení se dále prodlužuje.

Plně-barevné panelypomocí technologie ACeP Gallery lze vytvářet fotografické obrázky. Azurový-purpurový-žlutý-systém bílých částic je skutečně působivý-fotografie produktů zobrazené na těchto panelech se často považují za vytištěné. AleObnovovací časy + 1500 msa výrazně vyšší náklady omezují aplikaci na případy prémiového použití, kde vizuální dopad ospravedlňuje náklady.

Pokud jde o barvu, je vždy otázkou, zda dodatečná informační hodnota ospravedlňuje zásah do doby obnovení, energie a jednotkových nákladů. Devětkrát z deseti, monochromatický dělá svou práci.

Ghosting: Trvalý artefakt

Ghosting není závada, kterou je třeba odstranit. Je to přirozená vlastnost elektroforetické technologie vyžadující řízení.Každý, kdo slibuje výkon EPD-bez duchů, buď zkresluje technologii, nebo prodává panely, které se obnovují dostatečně pomalu, aby skryly problém.

Odkud Ghosting pochází

Přispívají tři mechanismy.Neúplná migrace částic-částice nedosáhnou zamýšlených pozic v důsledku nedostatečné doby jízdy nebo nedostatečného napětí.Distribuce zbytkového náboje-nerovnoměrné nahromadění náboje na stěnách kapsle ovlivňující následný pohyb částic. Ahystereze adheze částic-částice, které zůstaly nehybné, se zvýšenou přilnavostí k povrchu.

Značné množství času bylo vynaloženo na charakterizaci chování duchů u různých výrobců panelů. Rozdíly jsou významné; některé panely jsou viditelné po 5 dílčích aktualizacích, zatímco jiné tolerují 12-15.

Environmentální faktory to zhoršují

Teplotanesmírně záleží. Viskozita rozpouštědla se zvyšuje při nízkých teplotách, což brání pohybu částic a zhoršuje stínování. Pod 10 stupňů je třeba prodloužit časy obnovení nebo je nutné akceptovat viditelné artefakty. Pod 0 stupňů se standardní panely stávají problematickými-v chlazených skříních s panely, které nejsou určeny pro provoz za studena, byly pozorovány zcela nečitelné displeje.

Napětí baterieovlivňuje také duchy. Vybité baterie poskytují snížené hnací napětí, což způsobuje neúplnou migraci částic. Jeden klient lékárny zažil záhadné problémy s duchy, které se ukázaly jako vadné baterie v dávce štítků. Systémy ESL by měly implementovat detekci vybití-baterie s preventivními upozorněními na údržbu.

Obnovit historiispojuje vše. Pixel, který opakovaně zobrazuje stejný obsah, vytváří stále více trvalé konfigurace částic. Statický obsah vypadá rychleji než dynamický obsah-kontraintuitivní, dokud nepochopíte mechanismus adheze.

Správa Ghostingu v praxi

Pravidelné globální obnovovánízůstává primárním zmírněním. Typickým doporučením je povinné úplné{1}}obnovení obrazovky po každých 5–10 dílčích aktualizacích, i když optimální interval se liší podle panelu a provozních podmínek.

Vyhledávací tabulky{0}}s kompenzací teplotypomoc v proměnlivých prostředích. Řídicí parametry uložené v LUT indexovaných podle teploty automaticky prodlužují trvání průběhu při nízkých teplotách. Měření ukazují40% redukce duchůpomocí dobře{0}}vyladěné teplotní kompenzace oproti pevným parametrům.

Historická kompenzace rámuje propracovanější-úprava aktuálních průběhů řízení na základě historie obnovení{1}}na úrovni pixelů, aby se kompenzovalo nahromaděné poziční zkreslení. Ne všechny regulátory ESL to podporují, ale u panelů, které jsou v provozu měsíce, je to měřitelný rozdíl.

Design obsahutaké záleží. Bílé pozadí s černým textem vytváří méně viditelné zdvojení než inverzní barevná schémata. Šablony ESL by měly být navrženy s ohledem na vlastnosti duchů-vyhněte se velkým jednolitým černým oblastem, které budou zjevně duchy, preferujte bílé pozadí.

Výkon aktualizace-na úrovni systému

Individuální čas obnovení ESL je pouze jednou složkou latence aktualizace systému. U nasazení s tisíci štítky dominuje celkové době aktualizace síťová architektura. Někteří klienti jsou posedlí vylepšeními obnovy panelu o více než 50 ms, přičemž ignorují úzká hrdla sítě, která prodlužují jejich aktualizační cykly o 30 sekund.

Komunikační protokoly

Vlastní RF systémy pod 1 GHznabízí maximální pokrytí a penetraci budov. Komunikační dosah brány-k-labelu přesahuje 25 metrů, což je důležité v-rozsáhlých maloobchodních prostředích. Omezení šířky pásma omezují kapacitu současných aktualizací, ale pro typické vzory maloobchodních aktualizací se to zřídka stává úzkým hrdlem.

Bluetooth Low Energy s PAwR(Periodická reklama s odezvami, přidaná v BLE 5.4) umožňuje standardizovanou obousměrnou komunikaci s velkým počtem zařízení. Jediný přístupový bod může teoreticky adresovat32 640 štítků-128 skupin krát 255 štítků na skupinu. Pravidelný reklamní interval určuje latenci systému; kratší intervaly poskytují rychlejší odezvu při vyšších nákladech na energii. Systémy BLE byly nasazeny s 1sekundovými intervaly pro časově citlivé aplikace a 10sekundovými intervaly pro rutinní aktualizace cen.

Topologie sítěsleduje hvězdicový vzor s centralizovanými bránami. Každá brána pokrývá definovanou zónu; překrývající se pokrytí zajišťuje redundanci. Velké maloobchodní nasazení vyžaduje pečlivé plánování RF kanálů-jednoho nasazení, kde dvě brány na sousedních kanálech vytvářely interferenční vzorce způsobující 15% ztrátu paketů.

Skutečná-světová propustnost

Ve výrobních systémech,3 000 aktualizací štítků za 5 minutprostřednictvím jediné brány je trvale dosažitelné. End-to{2}}end latence od příkazu serveru k dokončení zobrazení3-10 sekundv závislosti na zatížení sítě a požadavcích na opakování.

Klíčový poznatek ze zkušeností s nasazením: u typických scénářů maloobchodních aktualizací, kde se změny cen promítnou do tisíců štítků, omezuje výkon sítě-na úrovni systému celkovou dobu aktualizace spíše než rychlost obnovování jednotlivých štítků. Optimalizace jednotlivých obnovovacích frekvencí pod 500 ms poskytuje klesající návratnost, když šíření sítě vyžaduje sekund.

Spotřeba energie a životnost baterie

Spotřeba energie EPD se vyskytuje téměř výhradně během obnovovacích událostí. Pohotovostní proud je zanedbatelný-Byly naměřeny mikroampéry. Tento profil umožňujevíce-letou výdrž bateriez mincovních buněk, což zůstává jedním z nejsilnějších argumentů pro ESL-založené na EPD.

Co spotřebovává energii

Počet pixelůmá lineární vztah-větší displeje spotřebují úměrně více.Hloubka stupňů šedizáleží, protože 16úrovňový GC16 vyžaduje složitější průběhy než binární režim DU.Výběr režimu obnovenímá velký dopad; globální obnovení spotřebuje 2–3× více energie než částečné obnovení. Ateplotaovlivňuje spotřebu energie, protože chladná prostředí vyžadují delší průběhy.

Životnost baterie v praxi

ProLithiové mince CR2450s kapacitou přibližně 600 mAh je pozorovaný výkon následující:

Tyto projekce předpokládají provoz při pokojové teplotě. Aplikace v chladírenských skladech-chlazené a mražené části-zažijí zrychlené vybíjení baterie díky zvýšené obnovovací síle a snížené kapacitě baterie při nízkých teplotách. Štítek určený na 5 let při pokojové teplotě může v chlazeném obalu vydržet 2 roky.

Každé obnovení spotřebovává omezenou kapacitu baterie. Jeden klient chtěl animované cenové promoakce běžící nepřetržitě-baterie vydržely tři týdny. Systémoví architekti musí definovat požadavky na frekvenci aktualizací před výběrem hardwaru. Štítek vyžadující aktualizace každou hodinu vyžaduje jinou architekturu baterie než štítek, který se aktualizuje denně.

Vliv teploty na výkon

Teplota ovlivňuje výkon ESL prostřednictvím několika mechanismů, což z něj činíjedna nejdůležitější proměnná prostředí. To bylo opakovaně prokázáno při nasazeních v maloobchodních{1}}podlahách s kontrolovaným klimatem, chladicích boxech, sekcích mražených potravin a venkovních aplikacích.

Viskozita rozpouštědla

To se dostává do určité chemie, ale zkrácená verze: rozpouštědlo EPD za studena houstne. Vztah zhruba sleduje anArrheniova křivka-aniž bychom zacházeli příliš hluboko do termodynamiky, důležité je, že efekt je exponenciální, nikoli lineární.

Na25 stupňů(referenční podmínka), částice vykazují nominální pohyblivost. Na0 stupňů, viskozita se zhruba zdvojnásobí, rychlost částic se sníží na polovinu. Na-20 stupňůviskozita se zvýší přibližně 4×, což vyžaduje úměrně prodloužené doby trvání tvaru vlny. Matematika to předpovídá docela dobře, i když skutečné-výsledky se někdy liší v závislosti na konkrétním složení rozpouštědla, které každý výrobce používá.

Testování tvrzení jednoho výrobce o „široké teplotě“ spuštěním jejich panelů při -15 stupních odhalilo obnovovací časy prodloužené ze 400 ms na 1 100 ms. Panely fungovaly, ale specifikace naznačovaly mnohem lepší výkon za studena.

Klasifikace provozních rozsahů

Standardní panelypokrytí 0 stupňů až 40 stupňů se základním výkonem.Panely s rozšířeným rozsahemrukojeť -10 stupňů až 50 stupňů s mírnou kompenzací tvaru vlny.Široké teplotní panely-nezbytné pro mrazicí boxy-fungují od -25 stupňů do 60 stupňů pomocí specializovaných laminátových materiálů přední roviny, integrovaného snímání teploty a adaptivního výběru tvaru vlny. Věrnýmrazicí-panelyexistují optimalizované pro -30 až 10 stupňů, ale vyžadují prémiové ceny.

Teplotní kompenzace

Wide-teplotní ESL obsahuje na-čipové teplotní senzory, více sad parametrů tvaru vlny uložených v paměti a automatický výběr parametrů na základě naměřené teploty. Prodloužená doba trvání tvaru vlny pro provoz za studena a snížené kolísání napětí pro provoz při vysokých-teplotách.

Postih za výkon za široko{0}}teplotní provoz není-triviální. Měření ukazují obnovovací časy při běhu extrémních teplotzdvojnásobit až ztrojnásobitvýkon při-pokojové teplotě. Klienti, kteří nasazují do chlazených prostředí, to musí započítat do svých výpočtů časování aktualizace.

Kde se požadavky ESL liší NOVÁ SEKCE

Obecná specifikace „retail ESL“ pokrývá možná 60 % skutečných-rozmístění. Zbývajících 40 % zahrnuje specializované požadavky, které se objevují pouze při zkoumání konkrétních vertikálních trhů. To, co funguje v obchodě se spotřební elektronikou, velkolepě selhává ve skladu mražených potravin. Následující části dokumentují zkušenosti s nasazením napříč odvětvími, kde se standardní předpoklady ESL hroutí.

Čerstvé potraviny a potraviny: Dynamické ceny splňují rychle se kazící zásoby

Maloobchod s čerstvými potravinami představuje nejnáročnější aplikaci ESL z jednoduchého důvodu: hodnota produktu při vystavení neustále klesá. Steak, který v pondělí ráno stojí 15 USD/lb, může mít ve středu večer hodnotu 7 USD/lb, pokud se neprodal. Tradiční papírové štítky tuto křivku hodnot nedokážou zachytit. ESL může-ale požadavky na implementaci se podstatně liší od standardních cen potravin.

Dynamické snížení cenvyžaduje aktualizační frekvence, které by vybily standardní ESL baterie během měsíců. Oddělení čerstvého jídla se čtyřmi aktualizacemi cen denně-ranní zásoby, úprava v poledne, večerní snížení, noční reset-spotřebovává baterii 4× rychleji než štítek v centru-obchodu, který se aktualizuje jednou týdně. Výběr chemie baterií se posouvá od standardních knoflíkových článků CR2450 směrem k lithiovým thionylchloridovým článkům s vyšší{7}}kapacitou nebo k dobíjecím možnostem s indukčními nabíjecími stanicemi zabudovanými do držáků polic.

Zobrazení data expiracepřidává požadavky na hustotu informací. Jednoduchá cenovka potřebuje asi 50 znaků. Štítek čerstvých potravin zobrazující cenu, jednotkovou cenu, datum balení, prodej-podle data a spotřebu-podle data potřebuje 150+ znaků při čitelné velikosti písma. Displej se odpovídajícím způsobem zvětšuje - 2,9" a 4,2" štítky se stávají standardem, kde 2,13" stačí pro centrální obchod.

Oddělení čerstvých mořských plodů v jednom potravinářském řetězci nasadilo 4,2" tří-barevné ESL s integrovaným NFC pro interakci se zákazníkem chytrým telefonem. Červená zvýrazňující barva zvýrazňuje položky, které se blíží k prodeji-podle dat s automatickým progresivním snížením cen: 15% sleva při zbývajících 48 hodinách, 30% při 24 hodinách, 50% po 12 hodinách skutečná integrace inventáře.{1} konektivita-infrastruktura ESL se v podstatě stala součástí systému snižování inventáře, nikoli pouze nástrojem pro snížení cen o 23 % v pilotním oddělení, které zaplatilo za celé nasazení během sedmi měsíců.

Prostředí studeného pouzdrapředstavit teplotní komplikace diskutované dříve. Chladiče mléka běžící na 4 stupně způsobují znatelné zpomalení obnovy. Případy masa při 2 stupních jsou horší. Krabice na mražené potraviny při -18 stupních vyžadují specializované širokoteplotní panely, které stojí o 40–60 % více než standardní jednotky. Jeden prodejce mražených potravin zpočátku nasadil standardní panely ve své sekci zmrzliny; štítky se během týdne staly nečitelnými, protože se nahromadily duchy v důsledku nedostatečného obnovení při provozní teplotě.

Teplotní gradient v chlazených boxech vytváří další složitost. Systémy vzduchových clon vytvářejí teplotní rozdíly 8-}12 stupňů mezi předním okrajem (teplejší, blízko míšení okolního vzduchu) a zadním okrajem (studenějším, blízko výparníku). Štítky na přední straně obalu na mléko mohou fungovat pod úhlem 8 stupňů, zatímco štítky na zadní straně fungují pod úhlem 2 -dostatečně odlišným, takže vyžadují různé časování tvaru vlny. Sofistikovaná nasazení implementují snímání teploty podle štítku s individualizovanými obnovovacími parametry.

Sledování zásob podléhajících zkázeintegrace představuje další vývoj. Když se systémy ESL obousměrně propojí se správou zásob, štítek se stane senzorem i displejem. Detekce-vyprodání zásob-zjištění, kdy je pozice v poličce prázdná na základě nedostatečné prodejní aktivity-umožňuje automatická upozornění na doplnění. Jedno výrobní oddělení snížilo-z-výpadků se skladovými zásobami o 34 % pomocí integrovaného monitorování inventáře ESL-, které během špiček označilo pozice, které po dobu více než 4 hodin nevykazovaly žádnou prodejní aktivitu.

Skladová a průmyslová logistika: Měřítko všechno mění

Nasazení průmyslového skladu ESL fungují pod omezeními, se kterými se architekti maloobchodních systémů setkávají jen zřídka. Obchod s potravinami může mít 15 000 SKU na 40 000 čtverečních stopách. Distribuční centrum obsluhující tento řetězec potravin má 50{7}} SKU na ploše 500 000 čtverečních stop s výškou stropu 40 stop. Modely šíření RF, které fungují v maloobchodním prostředí se stropem 12{13}}stop, zcela selžou ve skladu s ocelovými regály dosahujícími až 35 stop.

Identifikace skladového místavyžaduje jiné priority zobrazení než maloobchodní cenovky. Dominantní informací není cena,-ale kód umístění, SKU a množství. Šablony ESL ve skladu obvykle zobrazují identifikátory umístění ve 48-bodech nebo větších písmech čitelných z 3+ metrů, což umožňuje operátorům vysokozdvižných vozíků a pracovníkům sběru-balení identifikovat místa, aniž by se přiblížili ke kontejneru. Požadavky na kontrastní poměr se zpřísňují, protože sledování probíhá při proměnlivém průmyslovém osvětlení-některé uličky pod přímými výškovými svítidly při 1500+ luxech, jiné ve stínu při 200 luxech.

Vyberte si-odlehčenou{1}}integracirozšiřuje ESL za pasivní zobrazení do aktivního vedení pracovního postupu. LED indikátory integrované s e-papírovými displeji blikají a nasměrují pracovníky k výběru místa. EPD ukazuje, co si vybrat; LED ukazuje, kde vybrat. Kombinované systémy snižují chybovost výběru z typických 0,5-1% rozsahů až na 0,1% nebo lepší. Rozpočet energie se mění-indikace LED během vychystávání spotřebovává více energie než e{10}}cyklus obnovy papíru. Architektury baterií se odpovídajícím způsobem přizpůsobují, často se přesouvají na lithiové články AA nebo kabelové napájení pro místa s vysokou aktivitou.

Prostředí s-výškovou policízátěžové RF komunikační systémy. Kovové regály vytvářejí vícecestné rušení. Vysoké uličky vytvářejí stínové zóny. Jedna brána pokrývající 25 metrů v maloobchodě může pokrýt pouze 8-10 metrů v hustém skladovém prostředí. Hustota bran se zvyšuje 3–4× ve srovnání s maloobchodními nasazeními pro ekvivalentní pokrytí. Některá nasazení ve skladech provozují hybridní sítě nižší než 1 GHz pro pronikání do hustých rackových oblastí, WiFi pro otevřené pracovní oblasti, s middlewarem sjednocujícím komunikační vrstvu.

mobilní displeje-na vysokozdvižném vozíkupředstavují vznikající skladovou variantu ESL. Namísto pevných štítků na policích se displeje montují na stožáry vysokozdvižných vozíků a dostávají pokyny k odběru v reálném čase-, když operátoři procházejí skladem. Tato zařízení se průběžně aktualizují-umístění, množství, další cíl-vyžadující architekturu napájení zcela odlišnou od statických štítků polic. Pevné napájení z elektrického systému vysokozdvižného vozíku je standardní; bateriový provoz není životaschopný pro aplikace s nepřetržitou{6}}aktualizací.

Automatizace počítání zásobvyužívá obousměrnou ESL komunikaci. Integrace RFID umožňuje automatické počítání cyklů-produktů označených průkazem RFID poblíž jednotek ESL vybavených čtečkami RFID a aktualizaci inventáře bez ručního skenování. Zavedení distribučního centra snížilo pracnost počítání fyzických zásob o 60 % pomocí integrovaného počítání RFID ESL-, které udržovalo trvalou přesnost inventáře nad 99 %.

Tvrdé hodnocení prostředízáležitost v průmyslovém kontextu. Odolnost proti prachu a stříkající vodě IP54 je základní hodnotou pro skladové ESL; IP65 se stává nezbytným v prostředí s mycími čisticími postupy. Chemická odolnost je důležitá v zařízeních manipulujících s rozpouštědly nebo čisticími prostředky. Jeden sklad automobilových dílů vyžadoval štítky odolné vůči působení brzdové kapaliny a kapaliny převodovky-standardní kryty ESL degradované během měsíců. Specializované skříně s chemicky-odolnými polykarbonátovými pouzdry zvýšily jednotkové náklady o 35 %, ale ukázaly se jako zásadní pro dlouhou životnost nasazení.

Zdravotnictví a farmacie: O přesnosti nelze-vyjednávat

Zavedení ESL v lékárnách čelí regulačním požadavkům, které v běžném maloobchodě chybí. Chyba stanovení ceny v obchodě s potravinami znamená stížnosti zákazníků a potenciální právní odhalení podle zákonů o přesnosti cen. Chyba v označení léků v lékárně může znamenat poškození nebo smrt pacienta. Rizikový profil zásadně mění priority návrhu systému.

Displej identifikace lékůvyžaduje hustotu informací nad rámec typické maloobchodní ESL. Na štítku lékárny musí být uvedeno: název léku (značka a generikum), síla, léková forma, číslo NDC, cena, jednotková cena, výrobce a často požadavky na skladování. Umístění na 2,13" štítek vyžaduje pečlivou typografii-nebo častěji nasazení 2,9" nebo větších displejů. Některé lékárny používají 4,2" štítky s QR kódy, které odkazují na kompletní informace o předepisování.

Ověření správnosti čárového kóduse stává kritickým. Zaměstnanci lékáren během pracovních postupů při vydávání léků několikrát skenují-příjem, ukládání do polic, vytahování, ověřování, vydávání. Zobrazený čárový kód ESL- musí správně naskenovat v každém kroku. To zpřísňuje požadavky na kontrastní poměr nad rámec maloobchodních minim. Testování napříč skenovacím zařízením v lékárnách ukazuje, že starší ověřovací skenery pro lékárníky-některé stále používají technologii CCD namísto moderních laserových nebo zobrazovacích skenerů-vyžadují pro spolehlivé čtení kontrast 10:1 nebo lepší. Výběr panelu musí zohledňovat nejhorší{11}}případ skenovacího zařízení v instalované základně.

Oblasti kontrolovaných látekzavést požadavky na fyzickou bezpečnost. Léky Plán II-V vyžadují zabezpečené úložiště s protokolováním přístupu. ESL ve skříních s kontrolovanými látkami se musí integrovat se systémy kontroly přístupu do skříně-, které zobrazují indikátory omezeného přístupu, zaznamenávají, které štítky byly viditelné při každém otevření skříně, a potenciálně deaktivují zobrazení při pokusech o neoprávněný přístup. Jedna nemocniční lékárna integrovala ESL se svým řízeným systémem správy látek, aby zobrazovala v reálném čase{5}}počítače inventáře, které se automaticky aktualizují při výdeji léků, což eliminuje ruční odsouhlasování počtu.

Chlazené skladování lékůkombinuje požadavky na přesnost v lékárnách s problémy s teplotními-řetězci. Vakcíny, inzulín a některé biologické látky vyžadují skladování při teplotě mezi 2-8 stupni. Široko{6}}teplotní panely ESL jsou povinné. Některé aplikace chladírenských skladů v lékárnách vyžadují protokolování teploty pomocí integrovaných senzorů ESL-, které zobrazují aktuální teplotu spolu s informacemi o lécích, což umožňuje vizuální ověření, že skladovací podmínky zůstávají v rámci specifikací, aniž by museli zaměstnanci kontrolovat samostatné monitorovací zařízení.

Provoz nemocniční lékárnypřidat složitost nad rámec maloobchodních lékáren. Vozíky na léky, automatizované výdejní skříně a satelitní lékárny představují různé požadavky na ESL. ESL-namontované na vozíku vyžaduje robustní konstrukci, která vydrží opakovanou přepravu; displeje musí zůstat čitelné pod zářivkovým osvětlením typickým pro nemocniční chodby. Automatická integrace výdejních skříní vyžaduje komunikační protokoly kompatibilní se softwarem pro správu skříněk-často proprietárními systémy s omezenými možnostmi integrace třetích stran-.

Dokumentace shody s předpisyvyžaduje auditní záznamy, které maloobchodní systémy ESL zřídka poskytují. Společná akreditace Komise pro nemocniční lékárny vyžaduje dokumentaci přesnosti označení léků. Systémy pro správu ESL musí zaznamenávat každou aktualizaci štítku s časovým razítkem, autorizací uživatele a podrobnostmi o změně obsahu. Průzkum Joint Commission v jednom nemocničním systému konkrétně zkoumal jejich schopnosti auditu ESL; inspektor požadoval dokumentaci postupů ověřování správnosti štítků za posledních 12 měsíců.

Maloobchod s elektronikou a vysokou-hodnotou: Konkurenceschopné ceny v reálném{1}}čase

Maloobchodní prodej spotřební elektroniky funguje na cenově-transparentním trhu, kde zákazníci běžně kontrolují ceny konkurence na chytrých telefonech, když stojí v obchodě. Hodnotová nabídka ESL se posouvá od úspor práce ke schopnosti konkurenceschopné odezvy-schopnosti vyrovnávat nebo překonávat konkurenční ceny v reálném čase-namísto čekání na aktualizace souboru cen přes noc.

Integrace sledování konkurenčních cenpropojuje systémy ESL se službami cenového zpravodajství, které neustále stahují konkurenční webové stránky. Když hlavní konkurent sníží cenu na vlajkové lodi chytrého telefonu, služba cenového zpravodajství během několika minut zjistí změnu, cenový nástroj vyhodnotí pravidla pro marži a aktualizované ceny se rozšíří na štítky na regálech během 3-10sekundového okna latence sítě. Jeden prodejce elektroniky snížil ceny-odchody o 18 % poté, co implementoval konkurenční ceny v reálném čase prostřednictvím své infrastruktury ESL.

Bohaté zobrazení informací o produktuvyhovuje nákupům za vyšší protihodnotu, typickým pro maloobchod s elektronikou. Zákazník, který si koupí notebook za 1 500 USD, chce specifikace-procesoru, paměti, úložiště, rozlišení displeje a výdrže baterie. Větší formát ESL (7,5" a vyšší) umožňuje zobrazení specifikací, které dříve vyžadovaly tištěné karty se specifikacemi. Někteří prodejci elektroniky nasazují kombinaci příslušenství s e{7}}papírem pro ceny a specifikace spolu s malými LCD obrazovkami pro propagační videoobsah-a využívají silné stránky každé technologie.

Displej příslušenstvípoužívá ESL k podpoře prodeje příslušenství. Displej s informacemi „funguje s:“ propojuje primární produkty s kompatibilními{1}}příslušenstvími pro telefony, kabely pro notebooky, hry pro konzole. Dynamické oceňování příloh může nabízet slevy na balíčky zobrazené na příslušenství ESL, když primární produkt ESL indikuje úrovně zásob, které vyžadují přesun.

Integrace proti-krádežibude relevantní pro zboží s vysokou{0}}hodnotou. Systémy ESL lze integrovat s elektronickým sledováním zboží (EAS) a sledováním inventáře-na základě RFID. Když je štítek EAS odstraněn bez řádné deaktivace, související ESL může zobrazit výstrahu nebo změnit vzhled. Sofistikovanější implementace aktualizují počty inventáře v reálném-čase, když jsou produkty odstraňovány z bezpečnostních prvků, což umožňuje okamžité-vyprodání zásob.

Ceny životního cyklu produktupro elektroniku se řídí předvídatelnými vzory-uvedení prémiových cen, konkurenceschopné ceny ve střední-životnosti, ceny na konci{2}}-životnosti. ESL umožňuje automatická cenová pravidla životního cyklu, která upravují marže na základě stáří produktu, úrovně zásob a plánů uvedení následných produktů. Když je uveden na trh nový iPhone, ESL předchozí generace se automaticky aktualizuje s výprodejovými cenami podle předem-definovaných pravidel marže, bez ručního zásahu.

Správa demo jednotkyv maloobchodě s elektronikou používá varianty ESL určené pro svítidla pro zobrazování produktů. Tyto jednotky se často integrují s bezpečnostními lany, systémy správy napájení a interaktivními kiosky. Displej může při nečinnosti zobrazovat ceny a při interakci zákazníků s ukázkovým produktem přepnout na hlavní funkce. Některé implementace používají senzory přiblížení k detekci přítomnosti zákazníka a odpovídající aktualizaci zobrazeného obsahu.

Průmyslové díly a MRO: Long{0}}Inventory Challenges

Distributoři údržby, oprav a operací (MRO) a dodavatelé průmyslových dílů spravují profily zásob radikálně odlišné od spotřebitelského maloobchodu. Typický distributor MRO přepravuje 100,000+ SKU s long{3}}distribucí-20 % SKU generuje 80 % příjmů, zatímco 80 % SKU sedí s minimálním pohybem. Tradiční přístupy k označování z ekonomického hlediska selžou, když náklady na údržbu štítků překročí produktovou marži u pomalu se pohybujících položek.

Ekonomika s vysokým počtem-SKU-posun ESL ROI výpočty. V maloobchodě s potravinami pochází návratnost ESL především z úspor práce při změnách cen. V distribuci MRO pochází návratnost ze zlepšení přesnosti zásob a snížení zastarávání u pomalu se{2}}obrátkových zásob. Distributor spojovacího materiálu snížil odpisy inventáře-o 31 % po nasazení ESL-integrovaného sledování inventáře, které identifikovalo pomalu{7}}obrátkové zásoby pro akční ceny před zastaráním.

Displej technické specifikacepožadavky připomínají spíše lékárnu než obchod s potravinami. Průmyslové díly vyžadují zobrazení rozměrových specifikací, tříd materiálů, certifikací a informací o kompatibilitě. ESL distributora ložisek zobrazuje: číslo dílu, výrobce, průměr díry, vnější průměr, šířku, jmenovitý počet otáček, jmenovitou únosnost a příslušné specifikace (ISO, ABEC atd.). Požadavky na informační hustotu tlačí směrem k větším displejům a pečlivému typografickému designu.

Systémy umístění popelnicv distribuci dílů často používají vlastní schémata kódování umístění vyvinutá po desetiletí provozu. Integrace ESL musí pojmout starší formáty umístění a zároveň potenciálně umožnit migraci na standardizované kódování umístění. Správa změn se stává stejně důležitou jako pracovníci skladu technické implementace-, kteří jsou zvyklí na kódy umístění, které používají 20 let, odolávají změnám formátu bez ohledu na možnosti systému.

terminály-pro zákazníkyna přepážkách dílů těží z integrace ESL. Když si zákazník vyžádá díl, personál přepážky se dotáže systému a displeje ESL na skladovacím místě se rozsvítí nebo zobrazí pokyny k vyzvednutí. Někteří distributoři dílů implementovali pracovní postupy „bring to counter“, kdy displeje ESL na skladových místech zobrazují pokyny k odběru a jména pracovníků na přepážce, což umožňuje více současných interakcí zákaznických služeb s jasnou identifikací vyzvednutí.

Stavební a montážní prácepoužijte ESL jako vodítko pro výběr komponent pro více{0}}dílné sestavy. Souprava hydraulického systému může obsahovat čerpadlo, motor, ventily, armatury, hadici a kapalinu-, z nichž každý je uložen na různých místech skladu. Displeje ESL na každém místě ukazují objednávku sady, potřebná množství a stav dokončení. Integrace s dokumentací sestavy zobrazuje pracovní pokyny spolu s identifikací komponent.

Inventář spravovaný dodavatelem- (VMI)programy využívají ESL pro sdílení viditelnosti. Když dodavatelé spravují úrovně zásob u zákazníků, ESL může zobrazovat stav doplňování, data příchozích zásilek a skladovou dostupnost. Tato transparentnost podporuje právě-v{3}}časové výrobní programy vyžadující spolehlivou dostupnost dílů bez nadměrných investic do zásob.

ESL vs. alternativní zobrazovací technologie NOVÁ SEKCE

Výběr ESL není pouze o výběru nejlepšího panelu elektronického -papíru. Jde o výběr správné zobrazovací technologie pro danou aplikaci.E-papírsoutěží sLCD policové displeje, segmentové displeje a tradiční papírové štítky-každý s odlišnými výkonnostními charakteristikami, cenovou strukturou a výhodnými možnostmi použití. Následující analýza poskytuje technický základ pro rozhodování o výběru technologie.

E-Papírové (EPD) elektronické policové štítky

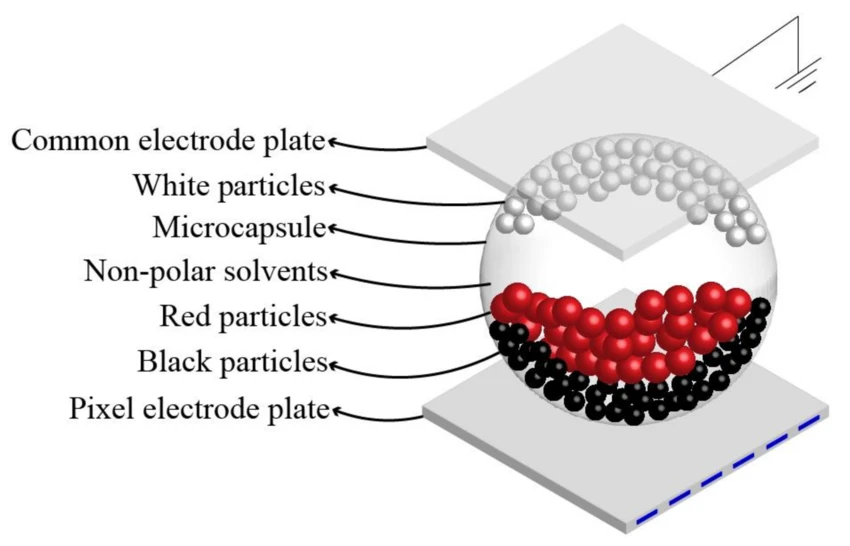

Princip fungování: Elektroforetická migrace částic v suspenzi mikrokapslí pod aplikovaným elektrickým polem. Bistabilní-zachovává obraz bez napájení.

Silné stránky: Nulová spotřeba energie ve statickém stavu (skutečná bistabilita), vynikající čitelnost při okolním světle, široké pozorovací úhly (170 stupňů +), vzhled podobný papíru-, který se přirozeně integruje do maloobchodního prostředí, několikaletá výdrž baterie z mincových článků, čitelnost na slunci pro venkovní aplikace a aplikace s vysokým-jasem.

Omezení: Pomalé obnovování (300{2}}2000 ms pro úplnou aktualizaci), omezená barevná kapacita (1–4 barvy u komerčních produktů, objevují se plné barvy), artefakty s duchy vyžadující pravidelné úplné obnovování, snížení výkonu při nízkých teplotách, vyšší počáteční jednotková cena než u alternativ s LCD.

Struktura nákladů: Zobrazovací moduly 3-15 $ v závislosti na velikosti a barevném provedení; kompletní jednotky ESL s ovladačem, komunikací, krytem a baterií $ 8-40; infrastruktura (brány, software pro správu) přidává 0,50–2 $ na štítek pro typická nasazení.

Optimální aplikace: Cenově-centrické maloobchodní štítky s občasnými aktualizacemi (potraviny, smíšené zboží, lékárna), venkovní prostředí nebo prostředí s vysokým{1}}okolním-světlem, nasazení upřednostňující výdrž baterie před rychlostí aktualizace, aplikace vyžadující papír-jako estetika.

LCD police displeje

Princip fungování: Modulace světla z tekutých krystalů s LED podsvícením. Vyžaduje trvalé napájení pro podsvícení; stav displeje není udržován bez napájení.

Silné stránky: Rychlé obnovení (standard 60 Hz, vhodné pro video), plná barevná kapacita s miliony barev, vysoký jas pro upoutání pozornosti-, schopnost zobrazovat video a animace, vyspělá technologie s rozsáhlým ekosystémem dodavatelů.

Omezení: Trvalá spotřeba energie (3-15 W u typických displejů na okraji police), špatný výkon okolního světla (vybledlý vzhled ve světlých maloobchodních prostředích), omezení pozorovacího úhlu (typicky ±60 stupňů před změnou barev), selhání podsvícení je běžný režim selhání, vyžaduje kabelovou napájecí infrastrukturu.

Struktura nákladů: Zobrazovací moduly 15-50 $ v závislosti na velikosti; kompletní síťová police zobrazuje 50-200 $; instalační náklady často převyšují náklady na hardware kvůli požadavkům na energetickou infrastrukturu.

Optimální aplikace: Propagační koncovky, kde animace přitahuje pozornost, reklamní displeje s možností videa-, časově{1}}omezené propagační kampaně, prostředí s řízeným osvětlením (interiéry nákupních center, letištní obchody), aplikace, kde již existuje energetická infrastruktura.

Segmentové LCD displeje

Princip fungování: Jednoduché segmenty z tekutých krystalů (jako displeje kalkulačky) řízené vyhrazenými ovladači segmentů. Velmi nízký výkon, ale omezený na před-definované znakové sady.

Silné stránky: Extrémně nízká cena (0,50–2 $ na displej), velmi nízká spotřeba energie (mikroampéry pro statický displej), široký teplotní rozsah, jednoduchá řídicí elektronika, spolehlivost ověřená desetiletími nasazení.

Omezení: Pevné vzory segmentů omezují zobrazitelný obsah (obvykle pouze číslice a omezené znaky), žádné grafické možnosti, omezené možnosti velikosti, esteticky starý vzhled, každý znak vyžaduje vyhrazený vzor segmentu.

Struktura nákladů: Zobrazovací moduly pod 1 $ v objemu; kompletní jednotky zobrazení ceny 2-5 $; minimální náklady na infrastrukturu.

Optimální aplikace: Čisté číselné zobrazení ceny tam, kde není vyžadována flexibilita obsahu, extrémně nákladné{0}}citlivé nasazení, velkoobjemové aplikace upřednostňující ekonomiku jednotky před schopnostmi, nasazení v drsném prostředí, kde sofistikovaná elektronika představuje riziko spolehlivosti.

Papírové štítky (manuální)

Princip fungování: Potištěné papírové štítky vložené do plastových držáků nebo přilepené přímo na okraje polic. Aktualizováno ručně pracovníky prodejny.

Silné stránky: Nejnižší technologické náklady (efektivně nulové pro zobrazovací hardware), neomezená grafická flexibilita, žádná elektronika, která by selhala, žádné požadavky na infrastrukturu, známý pracovní postup pro maloobchodní personál.

Omezení: Proces aktualizace-náročný na práci (15-30 sekund na štítek pro zkušené pracovníky), náchylný k chybám (odhadované problémy s přesností ceny 5–15 % v typickém maloobchodě), náklady na materiál a tiskový spotřební materiál, omezená schopnost provádět rychlé změny cen, ekologický odpad z likvidace štítků.

Struktura nákladů: Držáky štítků $0,10-0,50 každý; papírové štítky $ 0,01-0,05 každý; průběžné náklady na práci a materiály obvykle převyšují náklady životního cyklu ESL během 2-4 let u aplikací s vysokou frekvencí aktualizací.

Optimální aplikace: Velmi malé maloobchodní provozy, kde jsou náklady na pracovní sílu zanedbatelné (vlastníky-provozované obchody), prostředí s extrémně nízkou frekvencí aktualizací, dočasné nebo vyskakovací{1}}prodejny, kde investice do infrastruktury nejsou opodstatněné, aplikace vyžadující neobvyklé fyzické formáty, které nejsou k dispozici v elektronické podobě.

Rámec pro výběr technologií

Rozhodovací kritéria pro výběr zobrazovací technologie zahrnují více faktorů, které je třeba zvážit podle priorit aplikace:

Frekvence aktualizacevýrazně ovlivňuje výběr technologie. Aplikace s méně než týdenními aktualizacemi jen zřídka ospravedlňují investice do ESL; papírové etikety zůstávají ekonomické. Aplikace s denními aktualizacemi dosáhnou zlomu ESL během 2-3 let. Aplikace s více denními aktualizacemi výrazně upřednostňují ekonomiku ESL.

Složitost obsahuovlivňuje výběr technologie. Čisté číselné zobrazení ceny může používat segmentový LCD za nejnižší cenu. Ceny plus omezený text (názvy produktů, jednotkové ceny) vyhovují e-papíru ESL. Bohatý grafický obsah nebo video vyžaduje LCD i přes vyšší náklady na energii.

Podmínky prostředíomezit možnosti. Vysoké okolní světlo (venkovní prostředí, okna, jasné osvětlení prodejny) upřednostňuje reflexní displej e-papíru. Prostředí s řízeným osvětlením může efektivně využívat LCD. Extrémní teploty (v chladničce, venku) vyžadují odpovídající hodnocení panelu bez ohledu na volbu technologie.

Dostupnost energetické infrastrukturyčasto rozhoduje o proveditelnosti. Místa bez dostupného napájení nebo tam, kde by napájení bylo neúměrně drahé, vyžadují ESL-napájení z baterie. Místa s již zavedenou energetickou infrastrukturou (nad-okruhy osvětlení police) mohou zvážit možnosti LCD.

Analýza celkových nákladů na vlastnictvíby měl zvážit:

Tato čísla se podstatně liší v závislosti na místních mzdových nákladech, frekvenci aktualizací a rozsahu nasazení. Výpočet obvykle upřednostňuje předčasné ukončení školní docházky pro četnost aktualizací nad 1-2krát týdně na trzích práce s rozvinutou ekonomikou.

Hybridní strategie nasazení

Jen málo maloobchodníků nasazuje jedinou zobrazovací technologii ve všech aplikacích. Hybridní strategie přizpůsobují technologii požadavkům aplikací v rámci jediného maloobchodního prostředí:

E-papír pro cenu, LCD pro propagacipoužívá ESL pro rutinní stanovování cen v celém obchodě a nasazuje LCD obrazovky na koncové kryty, pokladní oblasti a propagační místa, kde schopnost videa a vysoký jas přitahují pozornost zákazníků. Tento přístup zachycuje výhody efektivity ESL pro většinu značek a zároveň zachovává flexibilitu propagace tam, kde je to nejdůležitější.

Segmentový LCD pro cenu, e-papír pro informacenasazuje levné segmentové displeje pro čistě číselné ceny a zároveň používá větší e-papírové displeje pro podrobné informace o produktech, kde složitost obsahu ospravedlňuje cenu. Tento přístup minimalizuje náklady na velké-objemové základní štítky a zároveň umožňuje zobrazení bohatých informací tam, kde hodnota zákazníka odůvodňuje investici.

Přizpůsobení technologie-teplotní zónynasazuje standardní ESL v okolních maloobchodních oblastech, zatímco používá široké-teplotní varianty v chlazených zónách a potenciálně volí odolnější segmentové displeje v mrazících sekcích, kde je dokonce i široký-e{2}}papír okrajový. Výběr technologie se řídí spíše požadavky na životní prostředí než aplikací jednotných specifikací.

Škálujte-vhodnou infrastrukturumůže používat ESL s plnou síťovou infrastrukturou ve velkoformátových prodejnách{0}} a zároveň nasazovat samostatné segmentové displeje nebo dokonce papírové štítky v prodejnách menších formátů, kde investice do infrastruktury ekonomicky nerostou. Výběr technologie bere v úvahu rozsah nasazení spolu s technickými požadavky.

Vznikající technologie

Vysokorychlostní výzkum EPD-

Bylo dosaženo laboratorních ukázek75Hz obnovovací frekvencena e-papírových panelech-přibližujících se k území LCD. Tyto ukázky na průmyslových konferencích jsou skutečně působivé, ale produkční nasazení zůstává vzdálené.

Mezi klíčové technologie patřípřísady z tekutých krystalůže dopuje elektroforetickou tekutinu sloučeninami vyvolávajícími zpětný tok. Výzkumné práce uvádějí 2,8× zlepšení rychlosti při současném snížení napájecího napětí o 50 %.Tenká-přední fólie-rovinné laminátysnížit vzdálenost migrace částic.Nové formulace nanočásticoptimalizuje vlastnosti povrchového náboje a snižuje hydrodynamický poloměr. Astrojové učení-optimalizované generování křivekpřizpůsobuje v reálném{0}}čase stavu zobrazení a podmínkám prostředí.

Tyto technologie jsou stále ve vývoji. Specifikace produkčních ESL produktů na základě laboratorních výsledků se nedoporučuje.

Evoluce barevného E-papíru

Galerie E Ink 3technologie ukazuje, kam barevný EPD směřuje. Obnovení černé/bílé kleslo na350 ms, což je méně než 2000 ms u předchozích generací. Rychlý barevný režim hity500 ms. Běží standardní barevný režim750-1000 ms. Stále je potřeba nejkvalitnější barevný režim1500 ms.

Color EPD přechází z „sotva použitelného“ na „prakticky životaschopný“ pro vybrané aplikace. Očekávejte pokračující zlepšování, ale monochromatický režim si zachová výhody rychlosti a výkonu po neomezenou dobu kvůli zásadním rozdílům ve fyzice částic.

Specifikace výkonu pro návrh systému

Minimální použitelné specifikace

Pro obecné maloobchodní značení regálů tato čísla představují podlahu:

Čas obnoveníby měl dosáhnout 2000 ms nebo lepší pro globální režim, 500 ms nebo lepší pro částečný.Kontrastní poměrmusí překročit 8:1.Rezolucemusí dosahovat alespoň 100 DPI.Pozorovací úhelmusí mít rozsah 170 stupňů nebo více.Rozsah provozních teplotby měla pokrývat 0 stupňů až 40 stupňů.Výdrž baterieby měla přesáhnout 5 let při 2 aktualizacích denně.

Rozšířené specifikace

U náročných aplikací se zpřísňují-časté aktualizace, chladné úložiště, propagační obsah-:

Čas obnoveníby měla dosáhnout 1000 ms pro globální, 300 ms pro částečnou.Kontrastní poměrby měl přesáhnout 12:1.Rezoluceby měla dosáhnout 120 DPI nebo vyšší.Barevná schopnost(3-4 barvy) bude relevantní.Rozsah provozních teplotby měla být v rozsahu -25 stupňů až 50 stupňů.Výdrž baterieby měla přesáhnout 3 roky při 4 aktualizacích za den.

Ověření specifikace

Specifikace dodavatele by měly být ověřeny za reálných podmínek. Toto není volitelné,-došlo k významným rozdílům mezi nároky v datovém listu a produkčním výkonem.

Otestujte dobu obnovení při minimální a maximální provozní teplotě, nejen při pokojové teplotě. Potvrďte kontrastní poměr za skutečných světelných podmínek prodejny, nikoli laboratorního osvětlení. Ověřte projekce výdrže baterie se zamýšlenou frekvencí aktualizací a typem obsahu-Prognózy dodavatele obvykle předpokládají nejlepší-případové scénáře. Ověřte latenci aktualizace-na úrovni systému s cílovým počtem štítků, abyste zajistili, že se síťová architektura vhodně škáluje.

Přizpůsobení technologie aplikaci

Výběr technologie elektronických regálových štítků nakonec spočívá v přizpůsobení schopností požadavkům. Fyzika elektroforetických displejů stanovuje pevné hranice-obnovovací frekvence, teplotní citlivosti, chování duchů-, které žádná optimalizace nepřekročí. Pochopení těchto hranic umožňuje realistický návrh systému a výběr vhodné technologie.

Pro nasazení, kde omezení odpovídají aplikaci, -střední frekvence aktualizací, provoz při okolní teplotě, -obsah zaměřený na cenu- poskytuje ESL přesvědčivou hodnotu díky eliminaci pracnosti, zlepšení přesnosti cen a provozní flexibilitě. Pro aplikace, které porušují omezení ESL, se mohou ukázat jako vhodnější -vysokofrekvenční{5}}aktualizace, extrémní teploty, multimediální obsah-alternativní technologie nebo hybridní přístupy.

Technologie jde stále kupředu. Obnovovací frekvence se postupně zlepšují. Schopnost barev se rozšiřuje. Teplotní rozsahy se rozšiřují. Ale základní fyzika zůstává. Úspěšné nasazení ESL vyžaduje pracovat v rámci těchto omezení, nikoli předstírat, že neexistují.
