Průmyslové-LCD displeje: Praktický průvodce specifikací pro 6 klíčových průmyslových odvětví

Průmyslová-třída vs. komerční LCD: Co mezera ve skutečnosti stojí

Průmyslová-třída je technická klasifikace, nikoli marketingová značka. Níže uvedená tabulka shrnuje měřitelné rozdíly mezi panely vytvořenými pro kontrolovaná spotřebitelská prostředí a panely navrženými pro skutečné-průmyslové nasazení.

Komerční monitor běžící pod úhlem 60 stupňů snižuje své podsvícení během měsíců. 300nitový panel zmizí na přímém slunci. Dotykové rozhraní, které selhává v rukavicích, představuje bezpečnostní problém ve výrobě. Rozdíl v ceně hardwaru mezi komerčními a průmyslovými panely je téměř vždy menší než následné náklady na selhání ve výrobním systému nebo regulovaném zařízení. Porozuměníkde se omezení zobrazení komerční-úrovně stávají praktickým problémemje prvním krokem k určení správné alternativy.

Šest odvětví, která jsou závislá na průmyslových-displezích LCD

1. Výroba a průmyslová automatizace

Panely HMI, monitory SCADA a operátorské terminály PLC běží nepřetržitě v prostředích, kde se kombinují zvýšené teploty, částice ve vzduchu, mlha chladicí kapaliny a trvalé vibrace. Nejčastější chybou specifikace v tomto sektoru je podcenění teplotního rozsahu: panel dimenzovaný pro kancelářské podmínky - obvykle 0 stupňů až 50 stupňů - předčasně selže na výrobních podlahách, které běžně dosahují 55–65 stupňů v blízkosti zařízení generujících teplo-. Operátoři v rukavicích OOP potřebují dotyková rozhraní, která reagují spolehlivě, a okolní osvětlení se může mezi zónami výrazně lišit. Pro přehleddostupné konfigurace LCD displejů pro průmyslová prostředí, řada tvarových faktorů řeší nejběžnější aplikace HMI a ovládacích panelů.

• Jas:minimálně 300–500 nitů; výše v blízkosti stropního osvětlení nebo oken
• Provozní teplota:−20 stupňů až 70 stupňů
• Ochrana:IP54 nebo vyšší pro otevřené tovární prostředí
• Dotek:Odporové nebo v rukavicích-kompatibilní projektované kapacitní (PCAP)
• Příkon:Široký-rozsah DC (9–36 V) pro kompatibilitu s průmyslovými napájecími zdroji

2. Lékařské a zdravotnické vybavení

Chirurgické vybavení, pacientské monitory, rozhraní infuzních pump a diagnostická zařízení v místě-{1}}péče kladou některé z nejnáročnějších požadavků na zobrazení v jakémkoli odvětví. Povrch musí vydržet opakovanou dezinfekci nemocničními-látkami - isopropylalkoholem, kvartérními amoniovými sloučeninami - bez optického zákalu nebo degradace povrchu. Anti-reflexní vrstvy jsou nezbytné při vysoké-intenzitě stropního chirurgického osvětlení. Ve sterilním procedurálním nastavení nelze{10}}dotykové{10}funkce{11}}vyjednávat.

Jeden bod často opomíjený ve fázi návrhu: samotný LCD modul nemá certifikaci zdravotnického zařízení. Na hotový produkt se vztahuje shoda s normou IEC 60601-1. Displej musí být vybrán a zdokumentován s ohledem na tuto cestu shody od prvního dne – dodavatel, který není schopen předložit protokoly o zkouškách EMC nebo prohlášení o materiálu, zdrží nebo vykolejí certifikaci ve fázi přezkoumání, což je výrazně nákladnější problém než včasný výběr správného dodavatele.

• Jas:400–700 nits pro různé klinické světelné podmínky
• Povrchová úprava:Alkoholu-odolné, anti-statické, anti{2}}reflexní
• Dotek:Kapacitní-kompatibilní s rukavicemi; precizní holou rukou-kapacitní pro diagnostická rozhraní
• Ochrana:Přední panel s krytím IP65 pro zařízení vystavená kapalinám nebo čisticím prostředkům
• Dokumentace:Kompletní zprávy o zkouškách EMC a prohlášení o materiálu RoHS jsou vyžadovány od dodavatele panelu

3. Automobilové-montážní a přepravní systémy

Telematické panely vozového parku, informační displeje pro řidiče,{0}}diagnostické systémy v kabině a železniční rozhraní HMI sdílejí jednu zásadní výzvu: čitelnost na slunci. 400-nitový displej je obtížně čitelný v kabině vozidla za zataženého denního světla; pod přímým letním sluncem účinně mizí. Stejný panel musí také přežít −30 stupňů při zimním ranním startu a 80 stupňů v zaparkované kabině v létě – tepelný výkyv, který eliminuje většinu komerčního hardwaru. Vibrace přidávají třetí rozměr selhání: uvolněné konektory, prasklé pájené spoje a delaminované dotykové vrstvy jsou běžné u vozidel s trvalými mechanickými vibracemi. ISO 16750-3 poskytuje relevantní měřítko pro testování životního prostředí v automobilech. Pro aplikace vyžadujícíodolný venkovní dotykový výkon v podmínkách-vysokého provozuplatí stejné požadavky na jas a ochranu IP.

• Jas:minimálně 700–1 000 nitů; 1 500 nitů pro panely přímo vystavené slunečnímu záření
• Provozní teplota:−30 stupňů až 80 stupňů nebo více pro nasazení v extrémních klimatických podmínkách
• Vibrace a šok:Testováno podle ISO 16750-3 nebo ekvivalentní přepravní normy
• Ochrana:IP65 pro panely namontované v kabině-; IP67 pro plně exponované instalace
• Povrch:Difúzní anti{0}}reflexní nebo anti{1}}reflexní vrstva

4. Ropa, plyn a těžba

Monitorovací stanice potrubí, pobřežní kontrolní místnosti a podzemní těžební zařízení čelí kolísání teploty od -40 stupňů do 85 stupňů, trvalému prachu a vlhkosti, přetrvávajícím vibracím a v určitých zónách potenciálně výbušné atmosféře. Pro zařízení instalovaná v klasifikovaných nebezpečných oblastech - běžných v těžbě ropy a plynu, chemickém zpracování a určitých těžebních operacích -směrnice ATEXv Evropě (mezinárodně IECEx) je zákonným požadavkem na montáž konečného produktu. Výběr komponent na úrovni modulu zobrazení musí podporovat tuto cestu shody od začátku návrhu. Zařízení v tomto sektoru běžně běží po dobu 10 až 15 let a stejné přísné environmentální normy platí pro obranné aplikace, kde testování MIL-STD-810 přidává další požadavky na specifikace.

• Provozní teplota:−40 stupňů až 85 stupňů pro venkovní a podzemní instalace
• Ochrana:IP67 nebo IP68 pro riziko ponoření nebo oplachování vysokým-tlakem
• Shoda s nebezpečným prostorem:Výběr komponent kompatibilních s ATEX/IECEx- pro příslušné zóny
• Jas:500–1 000 nitů v závislosti na osvětlení instalace
• Životní cyklus:Díky životnosti zařízení 10–15 let je potvrzená dlouhodobá-dostupnost panelu provozním požadavkem

5. Maloobchodní kiosky a samoobslužné-terminály

Samoobslužné kiosky, POS terminály, automaty na prodej vstupenek a hotelové odbavovací-systémy nyní běžně určují průmyslové-panely - nikoli pro extrémní podmínky prostředí, ale pro provozní dobu. Kiosek běžící 14 až 16 hodin denně, 365 dní v roce, nashromáždí zhruba 5 000 až 6 000 provozních hodin ročně. Podsvícení spotřebitelské{13}}třídy určené pro zlomek tohoto pracovního cyklu se během prvního roku komerčního nasazení viditelně zhorší. Antivandal povrchová úprava je ve veřejných instalacích důležitá a panely IPS si zachovávají přesnost barev v širších pozorovacích úhlech než alternativy TN -, což je důležité, když se zákazníci přibližují z různých výšek a úhlů. Prozkoumejte našerozsah displeje kioskuasamoobslužné konfigurace terminálů, nebo vizkompletní průvodce nasazením samoobslužného kiosku-pro podrobné pokyny k instalaci a výběru.

• Jas:500–700 nitů pro jasně osvětlená maloobchodní a tranzitní prostředí
• Dotek:Projektovaná kapacitní s anti{0}}vandalskou povrchovou úpravou
• Ochrana:Přední panel IP54 minimálně proti polití a čisticím prostředkům
• Pozorovací úhel:Panel IPS je upřednostňován kvůli čitelnosti ze širokého{0}}zákazníka-
• Životní cyklus:5+ let potvrzena dostupnost náhradních dílů

6. Zemědělství a průmyslový internet věcí

Přesné řídicí jednotky zavlažování, terminály pro sledování hospodářských zvířat a okrajové uzly IIoT často fungují na vzdálených místech s omezeným přístupem k službám, takže primárním hnacím motorem návrhu je dlouhodobá-spolehlivost - v průběhu let, nikoli měsíců -. Zemědělská technika čelí extrémním teplotám, prachu, vlhkosti a vibracím. Uzly IIoT běžící na solární nebo bateriové napájení přidávají na seznam skutečných požadavků nízkou spotřebu energie v pohotovostním režimu. Životnost zařízení sedm až deset let znamená, že závazky týkající se dostupnosti panelů mají skutečnou provozní váhu.Integrovaná řešení chytrého LCD displejekombinace energeticky-úsporného designu s robustními ekologickými hodnoceními je stále běžnější v přesném zemědělství a infrastruktuře IIoT.

• Provozní teplota:−20 stupňů až 70 stupňů pro mírné oblasti; širší pro extrémní podnebí
• Ochrana:Minimální krytí IP65 pro zařízení-nasazená v terénu
• Dotek:Rukavice-kompatibilní pro zemědělské OOP
• Moc:Efektivní stejnosměrný vstup pro solární{0}}aplikace nebo baterie
• Životní cyklus:Životnost 7–10 let vyžaduje potvrzenou dlouhodobou-dostupnost panelu

Jak přizpůsobit specifikace LCD vaší aplikaci

Pravý displej není tou nejfunkčnější-kompletní možností v katalogu -, je to ten, jehož specifikace odpovídají skutečnému operačnímu prostředí. Vypracováním pěti rozhodnutí v posloupnosti předejdete nejčastějším a nákladným chybám specifikace.

Krok 1: Před vyhodnocením jakéhokoli produktu zdokumentujte operační prostředí.Teplotní rozsah, vystavení prachu a vlhkosti, úrovně vibrací a okolní světelné podmínky řídí většinu rozhodnutí o specifikaci. Po zdokumentování může být každý nárok dodavatele vyhodnocen na základě písemného požadavku spíše než slovního předpokladu - a tento dokument chrání technické rozhodnutí po dobu životnosti produktu.

Krok 2: Nastavte jas na základě skutečných světelných podmínek, nikoli na základě-lepších předpokladů.Vnitřní řízená prostředí obvykle potřebují 300–500 nitů. Silné okolní světlo - prodejní plochy, výrobní prostory poblíž oken, kabiny vozidel - obecně vyžaduje 500–800 nitů. Přímé sluneční světlo vyžaduje minimálně 1 000 nitů. Pro aplikace, kde záleží na tvarovém faktoru panelu vedle jasu, srovnání meziFormáty LCD a LED lištypokrývá příslušné kompromisy-.

Krok 3: Zvolte dotykovou technologii tak, aby odpovídala skutečným operátorům a podmínkám.Odporový dotek funguje v rukavicích, mokrýma rukama a stylusy - spolehlivě ve špinavém prostředí nebo prostředí,{1}}který je vyžadováno OOP, ale je omezen na jeden-dotek. Projektovaná kapacitní (PCAP) poskytuje lepší jasnost obrazu a více{4}}dotykovou podporu s možností povrchu kompatibilního s rukavicemi{5}}, ale je méně spolehlivá při silném znečištění. Náš průvodce pokteré scénáře nejlépe vyhovují různým technologiím dotykové obrazovkyposkytuje praktický výchozí rámec pro toto rozhodnutí.

Krok 4: Před potvrzením ověřte dlouhodobou-dostupnost dodávek.Spotřebitelské panely jsou často přerušeny bez varování během 12 až 18 měsíců od uvedení na trh. Průmyslová zařízení běží deset nebo více let. Zeptejte se přímo: jaký je závazný životní cyklus produktu, jaký je-konec-období pro upozornění na konec životnosti a existuje možnost-poslední-koupě? Pro rozhodování o nákupu B2B ve velkém měřítku, jakObstarávání a přizpůsobení B2B kioskových displejůfunguje - včetně požadavků na dokumentaci životního cyklu - nastavuje realistická očekávání.

Krok 5: Identifikujte požadavky na certifikaci ve fázi návrhu, nikoli ve fázi shody.Lékařské produkty potřebují dokumentaci IEC 60601-1 od dodavatele displeje. Zařízení pro nebezpečné-prostory vyžaduje dokumentaci ATEX nebo IECEx. Certifikace CE, FCC a UL musí být brzy porovnány se stávajícími zkušebními zprávami dodavatele. Odhalení mezery v dokumentaci ve fázi kontroly souladu stojí podstatně více než její zamezení při návrhu. Náškompletní sortiment vystavených produktůuvádí dostupné certifikace podle modelu.

Často kladené otázky

Jaké je minimální IP hodnocení pro venkovní průmyslový displej?

IP65 poskytuje kompletní ochranu proti prachu a vodě stříkající z libovolného směru - praktická specifikace podlahy pro venkovní panely vystavené dešti nebo běžnému čištění hadicí-. IP67 rozšiřuje ochranu na dočasné ponoření, což je vhodné pro námořní aplikace a prostředí zpracování potravin s vysokým-oplachem. Pro jakoukoli venkovní instalaci bez dodatečného ochranného krytu by mělo být IP65 považováno za minimální přijatelnou specifikaci, nikoli za cíl.

Lze komerční monitor používat v průmyslovém prostředí?

Pro nenáročné-aplikace s kontrolovanými teplotami, standardní provozní dobou a minimálním vystavením prachu nebo vlhkosti může být vhodný komerční hardware. V prostředích s extrémními teplotami, nepřetržitým provozem 24 hodin denně, 7 dní v týdnu, výraznými vibracemi nebo pravidelným mytím, komerční displeje obvykle selhávají před dokončením jediné generace průmyslového systému. Rozdíl v nákladech mezi komerčním a průmyslovým panelem jen zřídka ospravedlňuje riziko neplánovaných odstávek ve výrobě nebo v regulovaném kontextu.

Jaký je praktický rozdíl mezi odporovým a kapacitním dotykem pro průmyslové použití?

Odporové panely reagují na prsty v rukavicích, mokré ruce a stylusy - spolehlivě ve špinavém, mokrém prostředí nebo prostředí vyžadovaném OOP-, ale jsou omezeny na jeden-dotek. Promítané kapacitní panely nabízejí lepší čistotu obrazu a více{4}}dotykovou podporu s povrchy kompatibilními s rukavicemi{5}}, ale jsou citlivější na silné znečištění. Pro čisté-prostorové, lékařské nebo zákaznické-aplikace je obecně tou správnou volbou kapacitní; pro venkovní použití v terénu, výrobu a prostředí s vysokou-kontaminací je odpor spolehlivější.

Jak dlouho obvykle vydrží podsvícení LCD-průmyslové kvality?

Sestavy podsvícení průmyslové{0}}třídy mají obvykle životnost 50 000 hodin nebo více. Při osmi hodinách denního provozu to znamená zhruba 17 let životnosti podsvícení. Panelová-dostupnost na úrovni panelů od zavedených průmyslových výrobců LCD je obecně stanovena na pět let nebo déle, s formálními{7}}koncovými{8}}lhůtami pro upozornění, aby umožnily-plánování posledního{10}}nákupu - významnou výhodu oproti spotřebitelským panelům, které mohou být bez upozornění ukončeny během jednoho až dvou let od uvedení na trh.

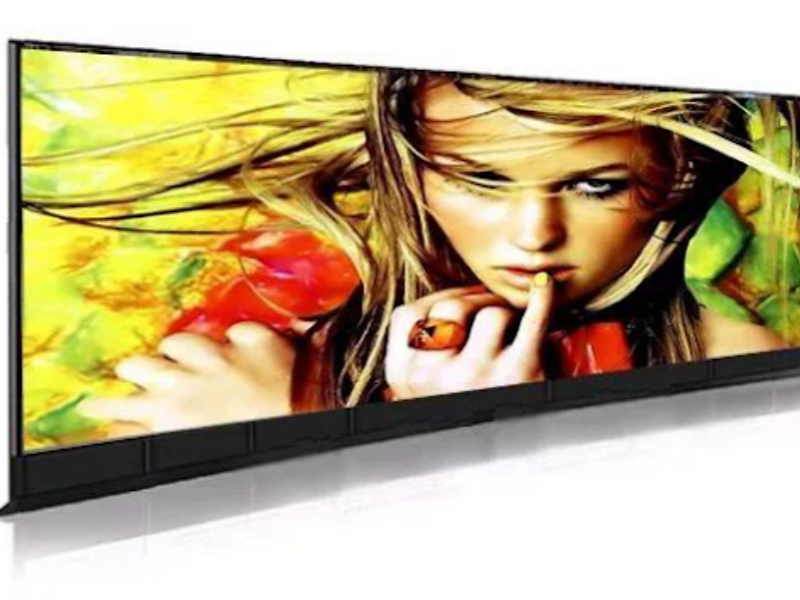

Pokud jste v počáteční fázi rozhodování o specifikaci zobrazení,oslovit přímos podrobnostmi o vaší aplikaci a požadavky na operační prostředí. Pro aplikace s nestandardním tvarovým faktorem -našeřada obrazovek LCD-ve tvaru pruhupokrývá konfigurace vhodné pro instalaci-polic, palubní desky vozidla a přístrojové vybavení, které standardní katalogové panely neřeší.
