Tyto poruchy mají vzory a většinu z nich lze diagnostikovat do 30 minut nebo méně. Tato příručka je strukturována podle toho, jak odstraňování problémů ve skutečnosti funguje: počínaje tím, co vidíte na obrazovce, a poté zpětně k příčině. Ať už udržujetekomerční LCD displejev maloobchodě, spouštění panelů ve veřejných kioscích nebo ladění vestavěného hardwaru během vývoje je diagnostický proces stejný.
Rychlý přehled příznaků
Použijte tuto tabulku jako svůj první filtr. Více příčin může vyvolat stejný příznak, takže to berte jako počáteční směr, nikoli konečnou odpověď.
| Příznak | Nejpravděpodobnější příčina | První akce |
|---|---|---|
| Úplně tmavá obrazovka, žádné podsvícení | Výpadek napájení nebo spálená pojistka | Změřte vstupní napětí na pinech modulu |
| Obrazovka zapnutá, ale velmi slabá | Zhoršení podsvícení nebo selhání pole LED | Nezávisle otestujte obvod podsvícení |
| Slabý obraz viditelný pouze s baterkou | Samotný panel selhání podsvícení - je funkční | Zkontrolujte LED pásky a obvod ovladače |
| Blikající nebo blikající displej | Uvolněný plochý kabel nebo nestabilní napájecí napětí | Znovu usaďte všechny konektory; zkontrolujte zvlnění dodávky |
| Svislé nebo vodorovné čáry přes obrazovku | Prasklý substrát nebo chyba IC ovladače | Vizuální kontrola; vyměnit desku ovladače |
| Zamíchané nebo chybějící znaky | Nesoulad protokolu nebo chyba firmwaru | Ověřte nastavení komunikace podle datového listu |
| Bílá obrazovka bez obsahu | Selhání inicializace nebo ztráta signálu | Zkontrolujte konfiguraci protokolu; potvrďte resetování časování |
| Trvalý obraz duchů nebo vypálení- | Statický obraz na panelu stárnutí je příliš dlouhý | Cyklus napájení; spustit pixel{0}}obnovit testovací vzor |
| Dotykový vstup se neregistruje | Poškozený dotykový kabel nebo poškozený firmware | Zkontrolujte plochý kabel; znovu{0}}dotykový ovladač flash |
| Náhodné resety nebo cyklování napájení | Napěťové špičky nebo nedostatečná proudová kapacita | Měření napájení osciloskopem; přidat přepěťovou ochranu |
Co vlastně způsobuje selhání modulu LCD?
Degradace podsvícení
Podsvícení je nejčastějším-selháním jedné součásti v modulech LCD. Pole LED postupně slábnou během své provozní životnosti - výrobci splňují podmínky pro produktyTestovací standardy spolehlivosti polovodičů JEDECa hodnocená životnost se výrazně liší mezi panely spotřebitelské{0}}a průmyslové-třídy. Jmenovitou životnost za vašich provozních podmínek vždy najdete v technickém listu vašeho konkrétního modulu, nikoli v obecném průmyslovém čísle.
Displej se zhoršeným podsvícením stále prochází elektrickými kontrolami. Panel funguje -, jen nedokáže vytvořit čitelný obraz v běžném okolním světle. Pokud obrazovka vypadá v šeru místnosti přijatelně, ale při jasném osvětlení kanceláře nebo venku se stává téměř neviditelnou, podsvícení je první věcí, kterou je třeba vyzkoušet.
⚠️ Častá chyba:kompenzuje stmívání podsvícení posunutím jasu na maximum. To urychluje opotřebení LED a zkracuje zbývající životnost již -degradující součásti. Výběrem hardwaru s vhodným jasem od začátku se tomuto problému zcela vyhnete - podívejte se, co odlišujekomerční-moduly LCDze spotřebitelských-alternativ.
Problémy s konektorem a kabelem
Ploché kabely, konektory zebra a pájené spoje se vlivem vibrací, tepelných cyklů a opakovaného ohýbání zhoršují. Režim poruchy je téměř vždy přerušovaný: blikání při určitých orientacích, pokleslé segmenty displeje při vibracích nebo obrazovka, která funguje při spuštění, ale selže při provozní teplotě. Opětovné usazení každého konektoru před objednáním dílů vyřeší významný podíl stížností na místě při nulových nákladech.
Environmentální stres
Chlad zpomaluje odezvu tekutých krystalů; teplo urychluje stárnutí polarizátoru a delaminaci lepidla; vlhkost koroduje elektrody zevnitř a vytváří chybějící segmenty displeje, které se v průběhu týdnů postupně zhoršují. Vždy uveďte pro nejhorší-případové podmínky, nikoli pro průměrné. Pro aplikace v náročných prostředích,integrovaná řešení LCD displejů s odpovídajícím environmentálním hodnocenímstojí za to vyhodnotit před nasazením, nikoli po selhání v terénu.
⚠️ Častá chyba:testování displeje v laboratorních podmínkách a za předpokladu, že bude fungovat stejně venku, v chladném skladu nebo v blízkosti zdroje vlhkosti -, aniž by bylo nutné ověřit, zda jmenovitá třída IP modulu a teplotní rozsah skutečně odpovídají prostředí nasazení.
Problémy s napájením a poruchy ovladače
Napěťové špičky způsobují okamžité poškození IC ovladače. Zvlnění zdroje - Střídavý šum na stejnosměrné kolejnici - způsobuje jemnější, kumulativní poškození: náhodné resetování, šum obrazu a zkrácení životnosti LED. Maximální povolené napětí zvlnění naleznete v datovém listu vašeho modulu; neexistuje žádná univerzální prahová hodnota, která by platila pro všechny typy panelů.
Chyby firmwaru a neshody protokolů jsou samostatnou kategorií, která přesvědčivě napodobuje selhání hardwaru. Bílá obrazovka nebo zakódovaný výstup po výměně desky nebo aktualizaci softwaru je velmi často chybou konfigurace, nikoli rozbitým panelem. Na tomto rozlišení záleží kdyporovnání formátů LCD a LED barových obrazovek- různé technologie mají různé chování protokolů a signatury chyb.
Šesti{0}}krokový diagnostický proces
Propracujte je v pořadí. Zastavte se, jakmile zjistíte závadu - zbytečné swapy plýtvají časem a zavádějí nové proměnné.
Krok 1 - Vizuální kontrola před zapnutím-.Hledejte praskliny, kondenzaci za panelem, stopy po spálení na desce plošných spojů a posunuté nebo zalomené ploché kabely. Pokud zjistíte fyzické poškození, nezapínejte napájení. Zkratované spojení může způsobit kaskádové poškození, které je mnohem dražší než původní porucha.
Krok 2 - Ověřte vstupní napětí.Použijte multimetr na napájecích pinech modulu. Typická jmenovitá napětí pro panely TFT jsou 3,3 V, 5 V nebo 12 V - prohlédněte si datový list. Přečtení více než 5 % mimo specifikace vyžaduje prošetření. V případě občasných poruch přidejte osciloskop ke kontrole zvlnění napájení podle přípustné specifikace v datovém listu.
Krok 3 - Izolujte podsvícení.V tmavé místnosti posviťte baterkou na povrch panelu pod úhlem. Pokud rozeznáte slabý obraz, panel je funkční a selhalo pouze podsvícení. Tento jediný test eliminuje polovinu diagnostického stromu za méně než 10 sekund - a funguje stejně dobřebar{0}}formát LCD displejůjako u standardních obdélníkových panelů.
Krok 4 - Metodicky vyměňte kabely a desky.Načtěte známý-dobrý testovací vzor. Vyměňte plochý kabel za ověřenou pracovní jednotku. Pokud chyba následuje za kabelem, je problémem kabel. Pokud zůstane na desce, bude deska další. Nejprve vyměňte nejlevnější a nejdostupnější součást.
Krok 5 - Zkontrolujte komunikační protokol.Bílá obrazovka nebo zkomolený výstup po výměně desky je téměř vždy chybou konfigurace. Ověřte přenosovou rychlost (UART), režim SPI (CPOL/CPHA) nebo adresu I2C podle datového listu. Tento krok zachycuje neúměrný podíl chyb vprostředí zobrazení kioskůkde dochází k výměně modulů v terénu, často z neúplné dokumentace.
Krok 6 - Zopakujte podmínky pole na lavičce.Displej, který funguje v laboratoři, ale selže při nasazení, má téměř vždy tepelnou nebo vibrační hlavní příčinu. Konektor, který je okrajový při úhlu 22 stupňů, se může zcela otevřít při úhlu 55 stupňů. Aplikujte řízené teplo během testování na stolici - chyba, která se objeví nad určitou teplotou, přímo identifikuje tepelnou roztažnost jako mechanismus.
Opravit nebo vyměnit? Rozhodovací rámec
Oprava má smysl, kdyžchyba je lokalizována na jednu vyměnitelnou součást - kabel, pole podsvícení, aktualizace firmwaru - modul je součástí systému, kde zajištění výměny znamená značné prostoje nebo přepracování a náklady na opravu jsou zjevně nižší než u nové jednotky.
Výměna má větší smysl, kdyžse objeví více příznaků současně. Slabé podsvícení, opotřebení konektoru a zdvojení obrazu jsou spolehlivým indikátorem konce životnosti, nejde o jedinou odstranitelnou závadu. Výměna má smysl také v případě, že stávající modul nabízí lepší specifikace - vyšší jas, širší provozní teplotu, lepší ochranu proti vniknutí -, což by snížilo budoucí nároky na údržbu.
Než se pustíte do jedné z cest, projděte si těchto pět otázek:
- Je to první porucha jednotky, nebo selhala již dříve?
- Je chyba omezena na jednu vyměnitelnou součást?
- Jsou celkové náklady na opravu - dílů, práce a prostojů - zřetelně nižší než náklady na výměnu?
- Vydrží opravená jednotka reálně i do zbývajících servisních požadavků systému?
- Nabízí současná náhrada výrazně lepší specifikace pro tuto aplikaci?

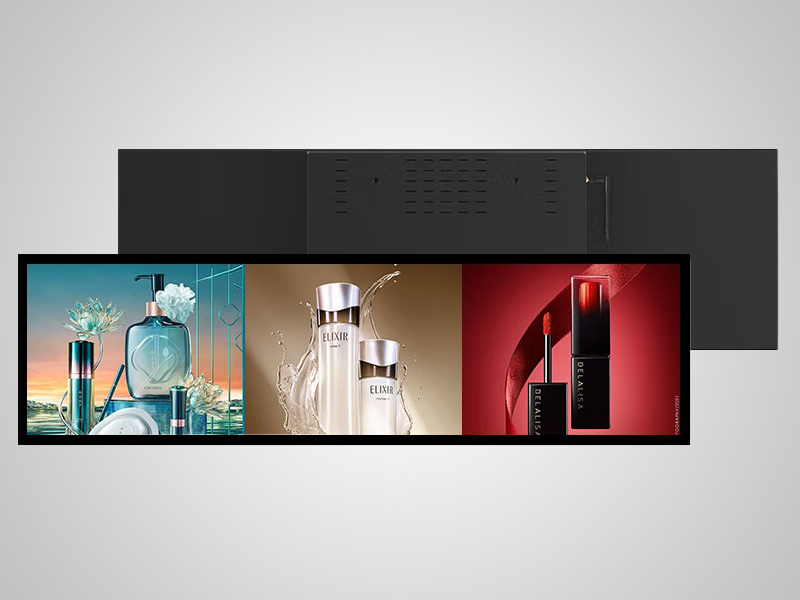

Pokud tři nebo více odpovědí dává přednost nahrazení, je to obecně jasnější cesta. Procházet celýsortimentnebomluvit s odborníkemo získávání zdrojů. Pro maloobchod a značenívlastní konfigurace LCD pro maloobchodní značeníčasto poskytují lepší dlouhodobou-ekonomickou stránku než přímá výměna typu-za-.
Preventivní údržba
- Kontrola prostředí:Implementujte v rámci jmenovitého teplotního a vlhkostního rozsahu modulu a při plánování použijte nejhorší-případné podmínky. V prostředí s vysokou-vlhkostí jsou utěsněné kryty s ověřeným hodnocením IP požadavkem, nikoli preventivním opatřením.
- Správa napájení:Používejte regulovaný spotřební materiál s hardwarovou přepěťovou ochranou. Vyhněte se nepřetržitému spouštění podsvícení na maximální jas - adaptivní ovládání jasu snižuje opotřebení LED bez viditelného dopadu na použitelnost.
- Plánované prohlídky:Měsíčně - kontrolujte usazení konektoru a hledejte kondenzaci. Čtvrtletně - spusťte diagnostický testovací vzorek a ověřte napájecí napětí pod zatížením. Ročně - zkontrolujte zvlnění dodávky a zkontrolujte optické vrstvy, zda nedochází k delaminaci nebo stárnutí polarizátoru.

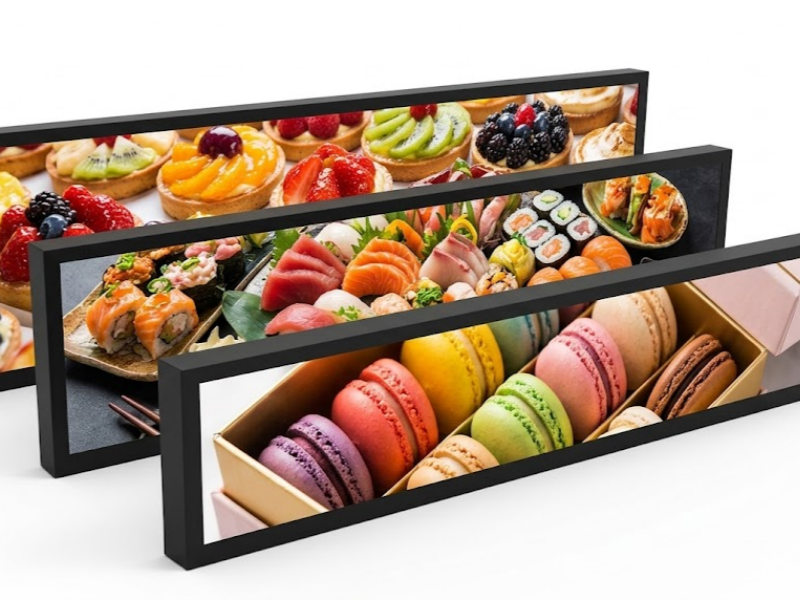

Prosamoobslužný{0}}terminálimplementace běžící nepřetržitě v{0}}prostředích s vysokým provozem, představuje čtvrtletní kontrola nejvyšší-hodnotu samostatné činnosti údržby.Natažené LCD obrazovky používané v prostředí supermarketůčelit specifickému vystavení vlhkosti a čisticím chemikáliím, které standardní plány údržby nemusí plně řešit.
Často kladené otázky
Na mém LCD se zobrazuje bílá obrazovka - je panel rozbitý?
Ne nutně. Bílá obrazovka je častěji chyba komunikace nebo inicializace než fyzické poškození. Ověřte konfiguraci protokolu - přenosovou rychlost, režim SPI nebo adresu I2C - podle datového listu modulu. To je zvláště důležité po aktualizaci firmwaru nebo výměně desky, kdy se nastavení nemuselo přenést správně.
Jak poznám, že selhalo podsvícení nebo LCD panel?
Posviťte baterkou na povrch obrazovky pod úhlem v tmavé místnosti. Pokud vidíte slabý obraz, panel produkuje výstup správně a selhalo pouze podsvícení. Žádný obraz pod baterkou znamená, že chyba je v panelu, desce ovladače nebo signálové cestě mezi nimi.
Lze blikající displej opravit bez výměny modulu?
Ve většině případů ano. Blikání je nejčastěji způsobeno uvolněným plochým kabelem, okrajovým pájeným spojem nebo nadměrným zvlněním napájení. Opětovné usazení konektorů a ověření stability napájecího napětí při zátěži vyřeší většinu blikajících stížností dříve, než je potřeba jakákoliv výměna součásti.
Je bezpečné zapnout displej, který byl vystaven vlhkosti?
Ne. Před připojením napájení nechte modul zcela vyschnout v prostředí s nízkou-vlhkostí. Zapnutím vlhkého displeje hrozí korozi elektrody a zkraty, které mohou trvale poškodit panel.
Proč můj displej funguje na lavičce, ale selhává v poli?
Poruchy -pouze občasné pole jsou téměř vždy způsobeny tepelnou roztažností při provozní teplotě, přerušováním konektoru-vibracemi nebo kondenzací během spouštění. Replikujte skutečné prostředí nasazení - teplota, vibrace, vlhkost - během zkušebního testování. Pokyny pro výběr hardwaru, který důsledněji zvládá náročné podmínky,tento přehled vysoce{0}}možností zobrazení LCDpokrývá rozdíly ve specifikacích, které jsou nejdůležitější.
Závěr
Poruchy LCD modulu jsou čitelné, jakmile víte, co hledat. Tmavý panel, blikající obrazovka, zkomolený výstup - mapuje každý z nich na zvládnutelný seznam pravděpodobných příčin a strukturovaný diagnostický proces najde skutečnou chybu rychleji než náhodná výměna součástí. Stejný proces vám také jasně řekne, kdy oprava proběhla a výměna je správnou odpovědí.
