Základní rozdíl, který potřebujete vědět jako první
Panelové LCD obrazovky a LED barové obrazovky fungují zcela odlišným způsobem. Jakmile to pochopíte, bude výběr mezi nimi mnohem snazší.

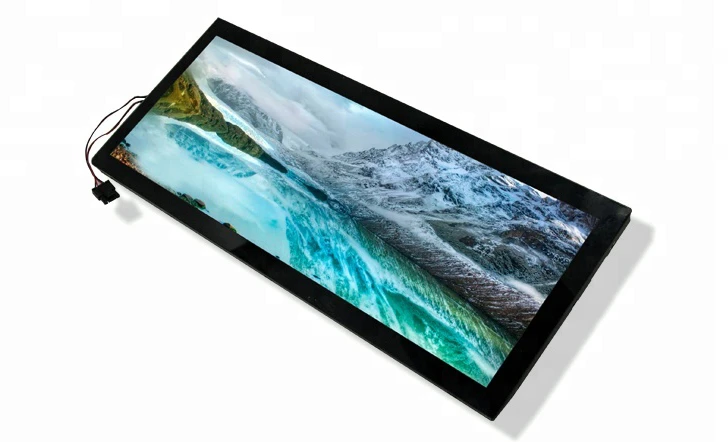

LCD barové obrazovkypracovat ovládáním světla přicházejícího zezadu. Je zde jednotka podsvícení a molekuly tekutých krystalů se otáčejí a propouštějí světlo nebo je blokují. Krystaly samotné neprodukují žádné světlo-jsou to v podstatě clony s barevnými filtry.
LED barové obrazovkyvyrobit si vlastní světlo. Drobné červené, zelené a modré LED diody produkují světlo i barvu současně. Každý pixel je svým malým zdrojem světla.
Jas
Jas rozhoduje o tom, kde bude displej skutečně fungovat. Toto měříme vhnidy (cd/m²), a existují tvrdé limity, které nemůžete obejít chytrými instalačními triky.
Pro vnitřní maloobchod s řízeným osvětlením potřebujete min350 nitů. Někde vRozsah 500-700funguje lépe. Umístěte ten displej blízko okna a najednou se díváteminimálně 700, s1000-1500být bezpečnější. Polo-venkovní místa s nepřímým sluncem to tlačí2000-3500 nitů. Plně venku na přímém slunci?Minimálně 5000 nitůa většina instalačních techniků doporučuje6000-8000.
LCD dosahuje maxima kolem 2500 nitůa dostanou se tam pouze specializované-modely s vysokým jasem. Tyto jednotky jsou tlustší-možná o 40-60 % větší hloubky – a rychleji vyhoří.
LED začíná na 800 a jde přes 10 000 nitů.
Plně venkovní znamená LED.

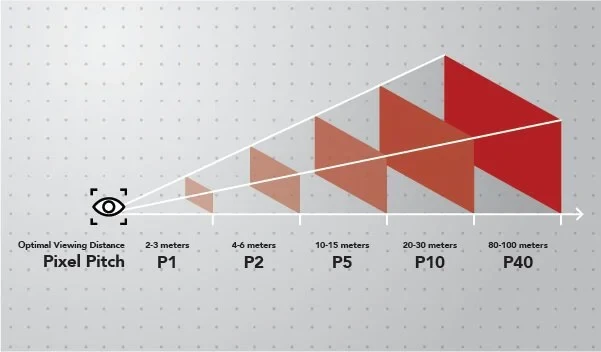

Hustota pixelů a pozorovací vzdálenost
Panelové LCD obrazovky jsou z výroby dodávány s pevným počtem pixelů. Vezměte si 37palcový LCD panel s rozlišením 1920 × 540. Získáváte konzistentnost60+ PPIbez ohledu na to, kde stojíš. To je ostré na půl metru, zbytečné na pět metrů.
LED pruhové obrazovky vám umožňují zvolit hustotu pixelůrozteč pixelů. Matematika je jednoduchá: vezměte rozteč pixelů v milimetrech a vynásobte 1,0 až 1,5, abyste získali optimální pozorovací vzdálenost v metrech.
P4.0je místo, kde většina projektů{0}}pokrývá4-6 metrů sweet spotkterý funguje pro instalace nákupních center, letištní značení a výlohy maloobchodních prodejen. Jděte těsněji, pokud potřebujete.P2.0zvládne dosah 2-3 metrů a platíte zhruba dvojnásobek.P1.2existuje pro ty vzácné situace, kdy lidé stojí v dosahu paže od velké LED stěny. Za 5x dražší.
LCD má smysl, když se diváci přiblíží na více než 2 metrya zobrazujete podrobný text nebo grafiku.LED vítězí, když pozorovací vzdálenost přesáhne 2,5 metrua vizuální dopad je důležitější než drobný tisk.
Kontrastní poměr: Proč LED vítězí na tmavém pozadí
Kontrastní poměr měří rozdíl mezi nejjasnější bílou a nejtmavší černou, kterou může displej vytvořit.
LCD má zde strukturální problém. Podsvícení běží po celou dobu přes celý panel. Když chcete zobrazit černou, tyto pixely nemohou zcela blokovat světlo. Získáte tmavě šedou místo skutečné černé. Panely IPS obvykle dosahují1000:1 až 1500:1kontrast. VA panely jsou na tom lépe3000:1 až 5000:1.
Každý pixel LED se může úplně vypnout. Žádný proud znamená žádné světlo, což znamenáskutečná černá. Zasáhly standardní SMD LED panely5000:1 až 8000:1. Vyšší-end COB LED může dosáhnout10 000:1 nebo dokonce 100 000:1.
Pokud váš obsah používá tmavé pozadí nebo loga s vysokým{0}}kontrastem, záleží na tom. U textu na světlém pozadí si toho většina lidí nevšimne.
Barevný výkon
Lištové obrazovky LCD obvykle pokrývají72–100 % sRGB, pracovat v8bitová barevná hloubka (16,7 milionů barev)a dosáhnoutPřesnost barev ΔE mezi 2-5. Jejich síla je konzistence-podsvícení se šíří rovnoměrně, takže barvy odpovídají celému panelu bez kalibrace.
LED nabízí širší gamut(90–140 % sRGB)a hlubší barevná hloubka(10–16 bitů, více než miliarda barev). Přesnost-z--standardu je horší, protože ΔE běží 3-6 a sladit barvy mezi moduly dá práci. Každá seriózní instalace LED zahrnuje kalibraci založenou na kolorimetru.
Obnovovací frekvence a snímání kamery
Obnovovací frekvence se stává skutečným problémem, když lidé budou fotografovat nebo filmovat váš displej. To se nyní děje v maloobchodních a veřejných prostorách neustále.
LCD běží na60Hz standard, přičemž 120 Hz je k dispozici u prémiových modelů. To je v pořádku pro lidské oči, ale může to způsobit pruhování, když někdo natáčí video pomocí svého telefonu. Běžně fungují komerční LED panely1920 Hz až 3840 Hz, což eliminuje ty artefakty skenování-, které se objevují na záběrech smartphonů.
Chcete si to sami vyzkoušet?Zaznamenávejte displej v režimu zpomaleného{0}}pohybu telefonu při 240 snímcích za sekundu. Vodorovné černé pruhy posouvající se obrazem znamenají, že obnovovací frekvence není dostatečně vysoká.
Panelová technologie

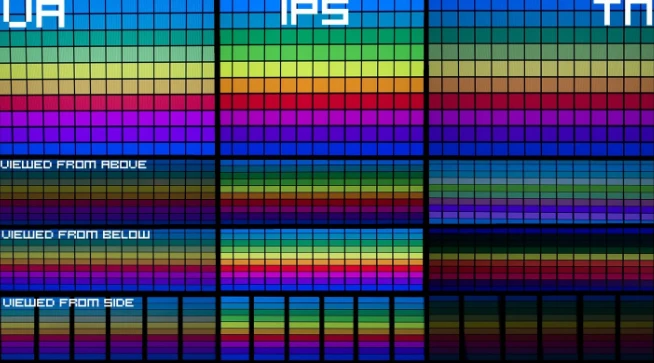

Typy LCD panelů
IPS (In{0}}přepínání rovin)panely vám poskytnouPozorovací úhly 178 stupňů / 178 stupňůs vynikající přesností barev. Doba odezvy je 8{2}}14 ms a úrovně černé jsou střední-, takže si všimnete spíše šedavě černé než skutečné černé. Tyto funkce dobře fungují pro displeje na okraji police, které lze sledovat z různých úhlů, a panely nabídek, kde záleží na přesnosti barev.
VA (vertikální zarovnání)nabídka panelůPozorovací úhly 178 stupňů / 160 stupňů. Vertikální výkon často klesá při extrémních úhlech. Přesnost barev je dobrá, doba odezvy je rychlejší (4{4}}8 ms) a úrovně černé překonávají IPS. Ty se hodí k obsahu plnému videí a značkám používajícím tmavá barevná schémata.
ADS/AFFS variantyjsou průmyslové-možnosti s rozšířenou teplotní tolerancí od-30 stupňů až +80 stupňů. Stojí za prémii pouze pro přepravu nebo extrémní prostředí.

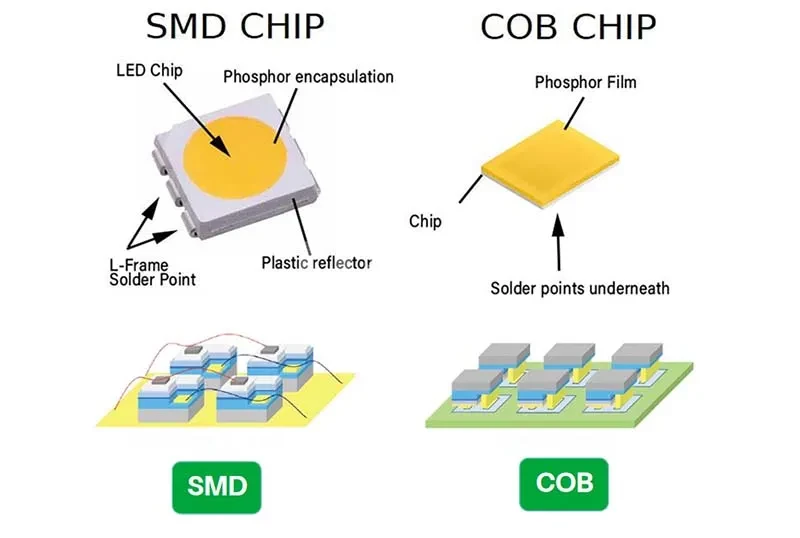

Technologie LED balení
Terminologie se rychle zamotá.
SMD (zařízení pro{0}}montáž na povrch)dominuje vnitřním a částečně{0}}venkovním instalacím. Tři LED čipy (červená, zelená, modrá) se montují na jeden držák a jsou zalité v pryskyřici. Rozteče pixelů se pohybují od P1,0 do P10.
Zranitelnosti jsou skutečné: nechráněné povrchy LED se mohou fyzicky poškodit, vlhkost může prosakovat na hranicích pryskyřice a přímý kontakt prstů může uvolnit součásti. U maloobchodních podlaží a tranzitních stanic, kde se lidé mohou dotýkat displeje, je to důležité.
COB (čip-na{1}}palubě)montuje LED čipy přímo na substrát PCB, poté vše pokryje jednotnou ochrannou vrstvou. Celý povrch modulu je hladký a souvislý-lepší fyzickou odolností, odolností proti vlhkosti a vylepšeným kontrastem díky povlaku pohlcujícímu světlo- mezi pixely. Náklady běžío 30-50% vyššínež ekvivalentní SMD.
GOB (lepidlo-na-desku)je kompromisní varianta: standardní technologie SMD s epoxidovým nátěrem přidaným po montáži. COB-jako ochrana za nižší cenu. Uvidíte mírné snížení jasu (5–10 %) a potenciální zežloutnutí při delší expozici UV záření.
Nativní vs. řezané panely
Výrobci barových obrazovek získávají své panely dvěma způsoby a na rozdílu záleží více, než si většina kupujících uvědomuje.
Nativní barové panely
Ty se vyrábějí pomocí výrobních masek navržených speciálně pro ultra-široké poměry stran. Rozměry jsou od začátku záměrné. Dodavatelé mají rádiBOE, AUO, Innolux a CSOTvytvářet specializované produktové řady{0}}roztaženého formátu.
Co získáte: rovnoměrné rozložení podsvícení až k okrajům, plná strukturální integrita se standardní tloušťkou skla, konzistentní těsnění po celém obvodu a standardní vzory rozlišení jako1920×158, 1920×360 nebo 1920×540.
Vyjmout a změnit velikost panelů
Ty začínají jako standardní panely 16:9, které jsou po výrobě fyzicky nařezány na rozměry tyče. Panel 1920×1080 se může stát několika pásy 1920×270.
Řezání porušuje těsnění mezi vrstvami skla-na okrajích uniká světlo. Integrita skla je narušena na řezných liniích, což znamená větší rozbití během přepravy a instalace. Původní podsvícení bylo navrženo pro celý panel, takže dílčí panely mají nerovnoměrné osvětlení. A tato narušená těsnění propouštějí vlhkost a urychlují degradaci tekutých krystalů v průběhu času.
Bodování řezaných panelů:hledejte ne-standardní vertikální rozlišení, např158, 203 nebo 270 pixelů. Vyžádejte si technické listy panelu se skutečnými čísly dílů výrobce. Skutečné nativní panely mají zdokumentovaná čísla modelů v katalozích dodavatelů.
Řezané panely jezdí o 30-50% levněji.Sleva je tam, protože kvalita je skutečně nižší.
Skutečné aplikace

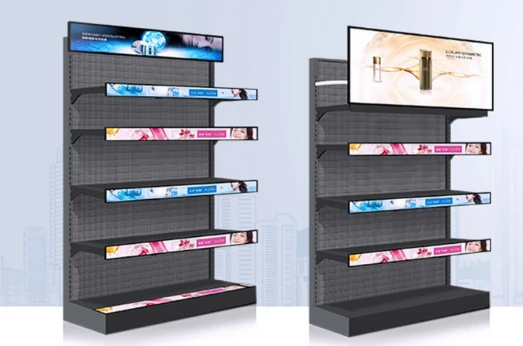

Maloobchodní police{0}}Okrajové displeje
Máte řízené vnitřní osvětlení, lidi stojící opravdu blízko (někdy i pod metr, když sahají po produktech) a obsah, který je většinou text a ceny. Navíc pravděpodobně uvádíte na trh desítky nebo stovky těchto věcí.
Zde vítězí LCD a není to nijak zvlášť blízko.Nikdo nestojí 4 metry od okraje police. Vaši diváci jsou blízko, což znamená, že skutečně potřebujete hustotu pixelů, kterou poskytuje LCD. Text vypadá ostře díky tomu, jak LCD zvládá vykreslování subpixelů. A když kupujete 200 jednotek místo 2, tento cenový rozdíl mezi LCD a LED se opravdu sčítá.
Pomáhá také tenký profil. Většina lišt-pro montáž na okraje polic byla navržena s ohledem na rozměry LCD, takže nemusíte bojovat s hardwarem.
Něco vRozsah 500-700 nitů s IPS panelyfunguje dobře. VA funguje, pokud se všichni blíží ze stejného směru, ale tak lidé nakupují jen zřídka. Ujistěte se, že získáváte nativní panely a velikost-, na kterou se obvykle díváteRozsah 23-42 palců.
Zobrazení dopravních informací
Vlaky, autobusy, letiště. Prostředí je drsné způsobem, o kterém lidé nepřemýšlejí, dokud se něco nerozbije. Konstantní vibrace. Teplotní výkyvy, které by zabily spotřební elektroniku. A tyto věci běží 18+ hodin denně.
Požadavky na certifikaci v podstatě dělají toto rozhodnutí za vás.Železniční průmysl má EN50155, automobilový průmysl potřebuje certifikaci E-Mark a schvalovací cesty pro LCD jsou vyzrálé a dobře{2}}zdokumentované. Certifikace LED pro přepravu? Stále doháním.
Kromě papírování mají průmyslové montážní systémy LCD desítky let prověřenou odolnost proti vibracím. Při umístění displejů do vozidel záleží také na hmotnosti. A protože lidé sedí nebo stojí relativně blízko, nepromarníte výhodu rozlišení LCD.
Budete chtít průmyslové-IPS panely, které zvládnou minimálně-20 stupňů až +60 stupňů. Vibrační specifikace by se měly zobrazitMinimální nepřetržitá tolerance 1G, ideálně s odolností proti nárazům 3G. Jas kolem700-1000 nitůzvládá odlesky z oken.

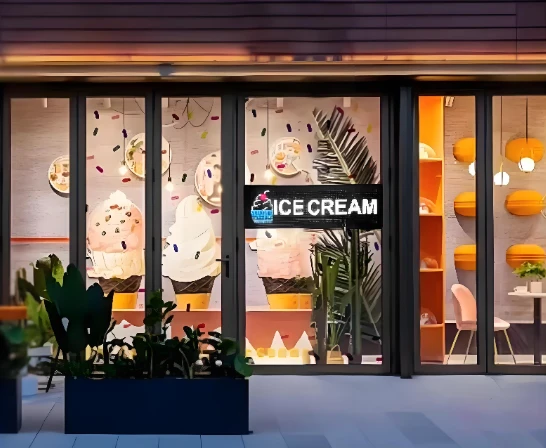

Venkovní výkladní skříně a výkladní skříně
Sluneční světlo vše mění. mluvíme100 000 luxůza jasného dne na váš displej. LCD zde fyzicky nemůže konkurovat.
LED je jediná skutečná možnost venku.Pro boj s přímým slunečním zářením potřebujete 5000-8000 nitů, a to není něco, co LCD může poskytnout. Odolnost vůči počasí je také důležitá, protože budete chtítIP65 nebo lepšína přední ploše. Delší pozorovací vzdálenosti (lidé přes ulici, projíždějící auta) znamenají, že byste stejně přeplatili hustotu pixelů LCD.
Jdi sRozteč pixelů P3-P6podle toho, jak daleko stojí váš typický divák. Ujistěte se, že dostáváteObnovovací frekvence 3840 Hztakže se dobře fotí na sociálních sítích. Rozsah provozních teplot by měl zvládnout vše, co na něj místní klima vrhá.

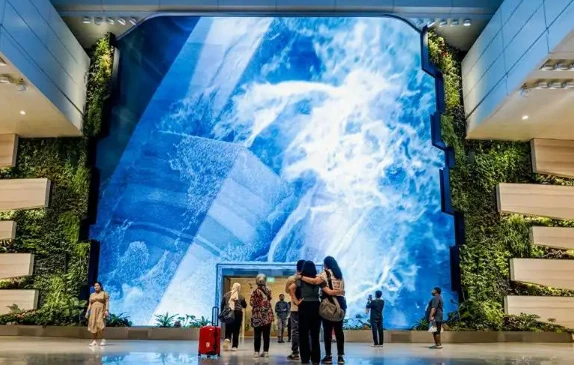

Velké-interní instalace
Nákupní centra, letiště, kongresová centra, firemní lobby. Velké prostory s vysokými stropy a diváky, kteří mohou být 20 metrů daleko.
Faktor bezproblémovosti je to, co zde LCD zabíjí.Největší LCD panel, který najdete, má kolem 88 palců. Chcete jet déle? Skládáte panely dohromady a ty rámečky jsou vidět. Designéři se snaží začlenit rámečky do estetiky.
LED moduly se do sebe hladce zamykají.Chcete 30metrové nepřetržité zobrazení? LED to zvládá. Zakřivená instalace ovinutá kolem sloupu? LED to zvládá. Pozorovací vzdálenosti v těchto prostorech se dokonale shodují s roztečí pixelů P2,5-P4, což je tak jako tak sladké místo pro LED.
Pro prémiové instalaceP2.5funguje dobře. Standardní komerční práce se hodíP3-P4. Jas závisí na prostoru, ale obvykle800-1500 nitůpokrývá většinu vnitřních scénářů. Rozhodně si pořiďte návrh modulu s předním{1}}přístupem, protože někdo bude muset tuto věc nakonec opravit a nechcete vysvětlovat, proč musíte uzavřít část obchodního centra, abyste měli přístup k zadní části displeje.

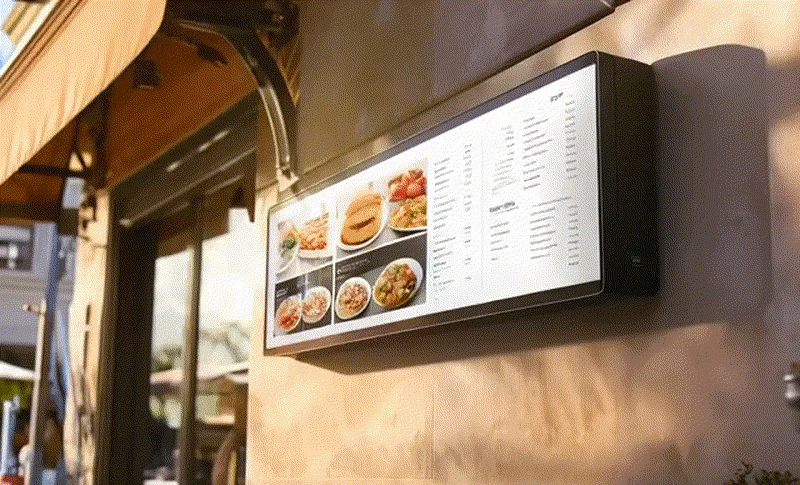

Restaurace a jídelní lístky QSR
Tady záleží na rozpočtu. Marže restaurací jsou nízké a majitelé pečlivě prověřují každý nákup vybavení.
Obsah je převážně text s občasným focením jídla.LCD krásně vykresluje text.Pozorovací vzdálenost je obvykle 1,5–4 metry, kde obě technologie technicky fungují dobře, ale pořízení a provoz LCD stojí podstatně méně.
Jedna věc, kterou je třeba zvážit: kuchyně vytváří mastnotu a páru. Dokonce i v jídelně se tyto věci stěhují. Chcete nějaké ochranné sklo přes displej. Standardem je překrytí tvrzeným sklem. Pokud objednáváte-samoobslužně,Dotyková schopnost PCAPpřidá možná 15-20% nákladů, ale otevírá nové funkce.
Jas kolem500-700 nitůzvládá typické osvětlení restaurace.IP54 na přední straněby měl být považován za povinný, nikoli volitelný.
Zvažování dlouhodobých-nákladů
Poplatky předem jsou jen začátek. Níže je hrubé srovnání. Výsledky se budou lišit v závislosti na sazbách za elektřinu, způsobech používání a na tom, zda se něco pokazí.
Pro lištovou obrazovku LCD (ekvivalent 37 palců):akvizice běží o$400, energie při 12hodinovém denním provozu stojí možná 8 USD ročně v závislosti na sazbách, ročně vyčlenit přibližně 40 USD na údržbu a výměna podsvícení kolem 4. roku přidá dalších 150 USD nebo tak nějak.Zhruba 800 dolarů za pět let.
Pro pruhovou obrazovku LED s ekvivalentní zobrazovací plochou na P2.5:akvizice běží kolem$900, energie stojí o něco více, možná 13 dolarů ročně za stejných podmínek. Rezervy na údržbu mohou být nižší, protože LED bývají odolnější. Výměna modulu obvykle není nutná do pěti let, pokud je zakoupena slušná kvalita.Celkem někde kolem 1 050-1 100 $.
LED běží o 35 % více než LCD za pět letv typických vnitřních scénářích.
Matematika se mění pro různé situace. Delší nasazení upřednostňuje LED-Podsvícení LCD se po 5. roce snižuje rychleji, zatímco LED si udržuje jas 70 %+ až do 8. roku. Venkovní instalace posouvají modely LCD s vysokým-jasem na $800+ a zároveň mají horší životnost, takže náklady na LED jsou-ekvivalentní nebo levnější. Velké bezproblémové instalace vyžadují složité zarovnání rámečku s LCD a ve velkém měřítku jednodušší sestava LED snižuje náklady na práci natolik, aby se mezera uzavřela.
Na co se zeptat při nákupu
Pro LCD barové obrazovky
Začněte samotným panelem. Chceš to vědětkdo to vlastně vyrobil (BOE, AUO, Innolux)a konkrétní číslo modelu. To je důležité, protože je to způsob, jakým ověřujete, že získáváte nativní panel, spíše než něco, co bylo odstraněno ze standardního displeje. Řezané panely jsou z nějakého důvodu levnější.
Specifikace jasu mohou být zavádějící. Někteří výrobci měří ve středu panelu, kde je to nejjasnější, jiní vám dají průměr přes celou plochu.Zeptejte se, jakou metodu použili.Měření středu 700 nitů může být pouze 550 nitů v rozích.
Získejtetyp podsvícenív písmu od doby edge{0}}lit a direct{1}}lit mají různé charakteristiky uniformity.Barevný gamutby měl být specifikován jako procento sRGB nebo jiný standard, který můžete skutečně ověřit. Nepřijímejte jen „dobrou reprodukci barev“ jako odpověď.
Důležité jsou také provozní věci:teplotní rozsah, hodnoty MTBF, na co se přesně vztahuje záruka (pouze panely? podsvícení? zdroj?). A ujistěte se, že znáte rozměry montážního rozhraní, než navrhnete svůj instalační hardware.
Pro LED barové obrazovky
Kvalita LED se enormně lišívýrobce čipuje vaše první stopa.Nationstar, Kinglight, Cree, Nichiajsou jména, která chcete vidět. Obecná „vysoko{1}}kvalitní LED“ nic neznamená.
Nevěřte specifikacím o rozteči pixelů.Přineste třmeny, pokud děláte tovární kontrolu.
Obnovovací frekvenci si snadno ověříte sami. Vytáhněte telefon, přepněte na zpomalené{1}}video s frekvencí 240 snímků za sekundu a zaznamenejte displej. Černé pruhy posouvající se obrázkem znamenají, že obnovovací frekvence není taková, jak tvrdili. Zabere to 30 sekund a klienty to zachránilo před špatnými nákupy.
Měření jasu je další oblastí, kde jsou výrobci kreativní. Pokud utrácíte vážné peníze,přinést na kontrolu kalibrovaný měřič. Displej s hodnotou 6 000 nitů, který ve skutečnosti poskytuje 4 500, ho na přímém slunečním světle neuřízne.
Některé méně zřejmé věci, které je třeba vypíchnout: Jebarevná kalibracesoučástí dodávky, nebo je to příplatek? co jetolerance rovinnostimezi moduly? (Viditelné švy často pocházejí z modulů, které nesedí dokonale v jedné rovině.) Jak dlouho zaručídostupnost náhradního modulu? Minimálně pět let, protože displej, který nemůžete opravit, je závazek. A získatpolitika mrtvých pixelůpísemně se skutečnými čísly, nikoli pouze "standardní přijatelnou sazbou v oboru."
Tak který?
LCD funguje lépe pro:blízké sledování pod 1,5 metru, text-obtížný obsah, standardní vnitřní osvětlení,-rozpočtové projekty, instalace do celkové délky 3 metry, aplikace s možností dotyku-a dopravní prostředí s vibracemi.
LED má větší smysl pro:vzdálenosti sledování přes 3 metry, video-dominantní obsah, prostředí s vysokým okolním osvětlením, jakákoli semi{2}}venkovní nebo venkovní aplikace, prezentace prémiových značek, plynulé záběry přesahující 5 metrů, nepřetržitý provoz plánovaný na více než 5 let a zakřivené nebo architektonicky kreativní instalace.
Pozorovací rozsah 1,5–3 metry se standardním vnitřním osvětlením by mohl být oběma směry. Podívejte se na další faktory. Spočítejte si, jaké výhody jsou pro konkrétní projekt důležité.Když se to blíží sudému, LCD obvykle vyhrává v ceněpokud není konkrétně potřeba bezproblémová délka, venkovní jas nebo vliv videa.
