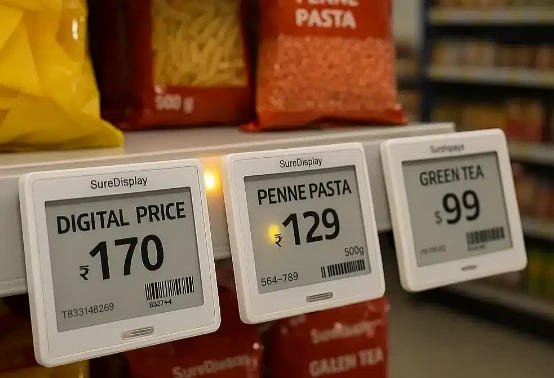

Zde je to, co většina lidí o ESL nerozumí: samostatná obrazovka není nic. Doslova k ničemu. Potřebujete asíťdoručit mu data,softwareříct, co má zobrazit, alidénasadit celý tento systém do skutečných obchodů{0}}to je to, co představuje „řešení“. Samotný terminál bez sítě je cihla. A bez toho, aby platforma poskytovala data, jaký to má smysl?
V jednom projektu klient trval na umístění základnových stanic do stropních panelů, protože si mysleli, že to vypadá čistěji. Bylo jim řečeno, že signál nepronikne dobře. Neposlouchali. Tři týdny po uvedení na trh polovina štítků ve zmrazené sekci ukazovala zastaralé ceny. Musel jsem všechno vytrhnout a předělat. Stálo je to trojnásobek.Plánování RF je důležité.
Samotné štítky
Proč E-inkoust?

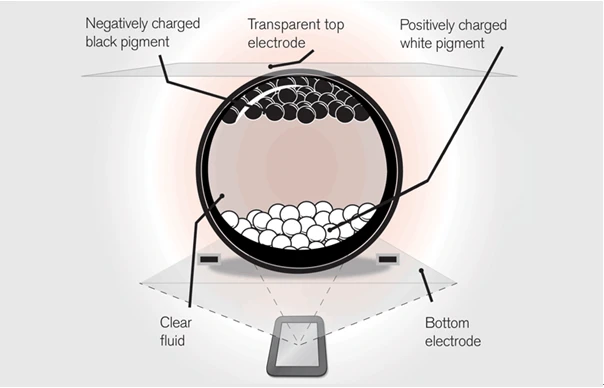

Terminály ESL jsou vázány na e-inkoustové obrazovky (E-ink) a tato volba není náhodná. Způsob, jakým to kdysi vysvětlil hardwarový inženýr: představte si malé kapsle naplněné černými a bílými částicemi plovoucími v oleji. Zapněte je elektřinou, částice se pohybují, objeví se obraz. Jakmile se obraz vytvoří, zůstane tam. Vypněte napájení, to je jedno. Obraz zůstává. Technický termín jebistabilní displejnebo něco takového.
Spotřeba energiepři statickém zobrazení prakticky nic. Testovací údaje ukazují 2,13-palcový černobílý- štítek běžící na knoflíkovou baterii CR2450, obnovující se dvakrát denně, výdrž6 až 8 let. I když je obnovovací frekvence nastavena na více než 5krát denně, jsou to stále asi 4 roky.
Pak je tu skutečnost, že nevyzařuje světlo-funguje tak, že odráží okolní světlo, stejně jako papír. Víte, jak se LCD obrazovky stávají zcela nečitelnými na přímém slunci? E-inkoust zůstává dokonale čistý. Apozorovací úhlyjsou v zásadě -problémem. Zákazníci nestojí vždy přímo před etiketou, že? Na e-inkoustu nezáleží.
Zde je něco, co mnoho lidí neví: základní technologii pro e-inkoustové obrazovky po celém světě téměř monopolizuje jedna společnost-Tchajwanská společnost E Ink Corporation. Téměř všechny obrazovky výrobců ESL pocházejí od společnosti E Ink nebo jejích autorizovaných partnerů. Tento strukturální faktor hluboce ovlivňuje náklady a konkurenční prostředí celého odvětví.

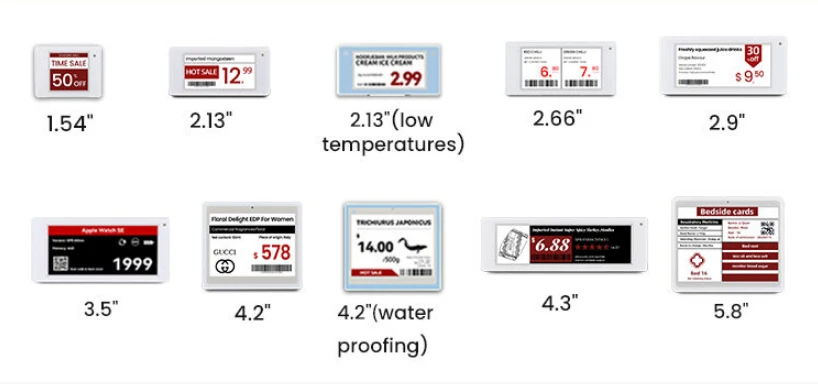

Možnosti velikosti
Pokud jde o velikost,-je zde poměrně široká škála:
1,5 palce- běžné okraje polic pro každodenní produkty
2,9, 4,2 palce- položek, které potřebují trochu více informací
6 palců- čerstvé produkty, prostor pro původ, stupeň, možná QR kód
7,5 palce a více- koncovky a záhlaví kategorií, někdy až 13 palců
Některé 13,3palcové se používají jako mini digitální nápisy, i když v tu chvíli se čára s nápisy začíná rozmazávat.

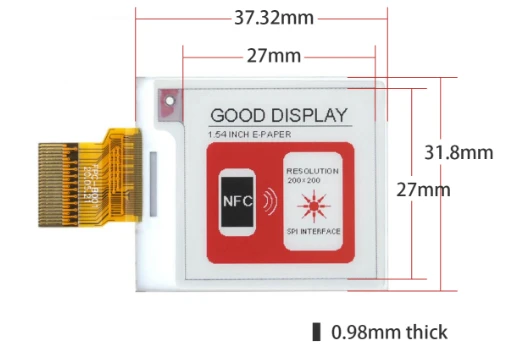

Barevné kompromisy
Elektronický{0}inkoust má nyní svá omezení. Rané verze byly pouze černobílé. Pak výrobci přišli na to, jak přidat atřetí barva-obvykle červená nebo žlutá-, což bylo velkým problémem pro propagační popisky. V poslední době došlo k určitému tlakuplně-barevné displeje.
Zde je kompromis a je významný:
| Typ | Čas obnovení | Cena (2,9 palce) |
|---|---|---|
| Černo{0}}a{1}bílá | 1-2 sekundy | Základní linie |
| Tři-barvy | 10-15 sekund | ~2x |
| Plně-barevné | 20+ sekund | 3-4x |
Sledování aktualizace tří-barevné obrazovky je trochu bolestivé. Většina prodejců tedy zůstává u černé-a-bílé nebo tří-barvy. Úplné-barvy mají tendenci se zobrazovat vkosmetické sekce, expozice vína-místa, kde vizuální prezentace stojí za prémii.
Proč na tom záleží-skutečný problém
Regionální řetězec supermarketů v Zhejiang provedl výpočet: pro jeden ze svých obchodů s42 000 SKU, změna propagační ceny zahrnující 15 % požadovaných produktů8 zaměstnanců pracuje téměř 6 hodinpro dokončení všech změn štítků. Než byly změny štítků dokončeny, značná část zákazníků viděla ceny v rozporu s cenami na pokladně. Údaje z jejich interního auditu ukázaly, že chybovost papírových cenovek byla přibližně3.2%-asi 3 z každých 100 produktů mají nesprávnou cenu.
Nesprávná cena vede k řadě problémů:
Zákazníci při placení zjistí, že se cena liší od ceny na regálu-velmi špatná zkušenost
Na mnoha místech může hrozit porušenípokuty
Propagační strategie nelze provést podle plánu
Výprodejové položky postrádají optimální prodejní dobu
ESL je v podstatě amost. V tradičním maloobchodě existují „cena v systému“ a „cena na polici“ jako dvě nezávislé věci. Když systém změní cenu, polička se automaticky neaktualizuje-někdo ji musí změnit. Tento „někdo“ je překážkou v přenosu informací-přináší zpoždění, chyby a náklady. To, co ESL dělá, je použití technologie k odstranění tohoto úzkého hrdla, což umožňuje datům proudit přímo do regálových terminálů bez ručního relé.
Vzhledem k tomu, že překážkou je lidská práce, použijte k jejímu nahrazení technologii. Ve chvíli, kdy se data v systému změní, tlačí se na štítky přes síť, štítky se automaticky obnovují. Žádné chození k policím, žádný papír, žádný tisk.Zpoždění se zkrátí z hodin na minuty, chybovost klesne z několika procent na téměř nulu, náklady na pracovní sílu se výrazně sníží.
Když aktualizace cen již nejsou úzkým hrdlem, otevírají se nové možnosti.Dynamické stanovování cense stává možným. Ceny online a offline se mohou-synchronizovat v reálném čase. Propagační aktivity se mohou projevit přesně ve vteřině. To je skutečná hodnota.

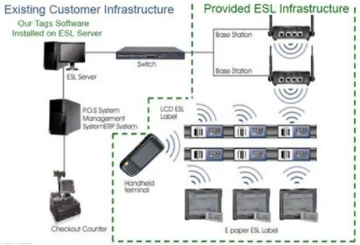

Komunikační kus
Štítky jsou ruce, základní stanice jsou nervy, zodpovědné za přenos pokynů z mozku (platformy) do každé ruky.
Základnové stanicemají obvykle tvar ploché krabice-, velikostí se podobají domácím směrovačům a instalují se na stropy, police nebo stěny. Každá základnová stanice pokrývá rozsah10 až 50 metrův závislosti na komunikačním protokolu, vysílacím výkonu a okolním rušení. Běžný supermarket o rozloze 3 000 metrů čtverečních se obvykle používá45 až 60 základnových stanic, přičemž čerstvá chlazená oblast vyžaduje hustší nasazení kvůli problémům se stíněním signálu.
Komunikační protokoly
Zde výrobci rozlišují-komunikační protokoly. Zde je to, co v průběhu let sdíleli různí dodavatelé:
2,4 GHz proprietární (SES-imagotag, Hanshow)
Velcí kluci šli s 2,4 GHz proprietárními věcmi. Jejich inženýři vysvětlují, že chtěli plnou kontrolu nad tím, jak se protokol chová konkrétně pro ESL. dává smysl. Nevýhodou-jednoho v jejich ekosystémupřepínání je noční můra. Jejich štítky nebudou komunikovat se základnovými stanicemi nikoho jiného. Jeden klient chtěl kombinovat. Nedalo se to udělat.
Sub-GHz (433MHz, 868MHz)
Někteří prodejci preferují nižší frekvence. Zástupce Priceru vysvětlil, že nižší frekvence lépe prorazí překážky, což odpovídá tomu, co bylo pozorováno v projektu skladu se spoustou betonu. Alepředpisy jsou v každé zemi jinéa antény jsou nakonec větší. Je to kompromis.
Bluetooth Low Energy
Získává popularitu, zejména u novějších hráčů. Čipy jsou nyní špinavě levné a je tu přitažlivost nechat zákazníky klepat jejich telefony na štítky pro informace o produktu. Demonstruje to dobře. Ve skutečných hustých nasazeních všakomezení rozsahuzačít ukazovat a je topřetížení kanálu. V jednom projektu musely být plány aktualizací rozmístěny, protože příliš mnoho štítků se snažilo mluvit najednou.
Infračervený
Pricer to používá v některých svých systémech. Funguje skvěle tam, kde jsou problémy s elektromagnetickým rušením. Ale je potřebajasná linie pohledu, což ve skutečném obchodě, kde chodí lidé a věci se stěhují, není vždy realistické.
Paradox moci
Zde je důvod, proč je komunikace ESL opravdu složitá: štítky potřebují sotva vysát energii-baterie s výdrží 5 až 10 let-, ale stále musí přijímat aktualizace, když jsou odesílány. Způsob, jakým to řeší, je přessynchronizované cykly spánku-. Štítky jsou většinu času v podstatě v kómatu, během přednastavených oken se probudí pouze na zlomek sekundy, aby zkontrolovaly, zda není něco nového. Výkonové profily ukazují, že tyto věci jsou inmikroampér{0}}spánku více než 99 % času.
Proč RF plánování vytváří nebo ruší projekty
Zde je třeba věnovat více času, protože poměrně málo projektů ESL má úspěch nebo neúspěch, do značné míry závisí na kvalitě plánování komunikační sítě.
Kovové policeodráží a blokuje signály, takže pozice základnové stanice musí být pečlivě navrženy
Chlazené obalyjsou v podstatě Faradayovy klece-kovové skříně, rušení kompresoru, skleněné dveře, to vše ovlivňuje signály. Obvykle jsou potřeba samostatná reléová zařízení uvnitř
Špičková období aktualizace aduální krytípro klíčové oblasti, aby se zabránilo jednotlivým bodům selhání

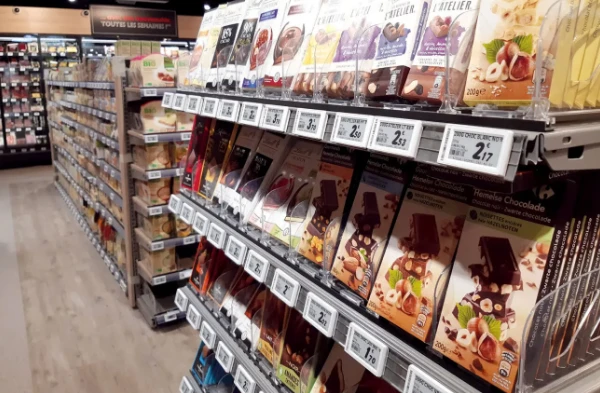

Co je tedy ESL-definice
Řešení elektronických policových štítků, rozdělené:
Elektronický- jej odlišuje od papíru
Štítek police- je to štítek police, nikoli reklamní obrazovka
Řešení- je to kompletní řešení, nikoli jeden produkt
Proč se tomu musí říkat „řešení“? Samostatný elektronický štítek je skutečně bezvýznamný,-nedokáže sám získat ceny, sám neví, co zobrazit, nedokáže se sám obnovit. Musí se spoléhat na akomunikační síťabyste dostali pokyny, spoléhejte se na asoftwarová platformazískat data. To je tak trochu první věc, kterou si s ESL zabalíte.
Strana softwaru
V zásadě musí existovat nějaká platforma, která stáhne cenová data z ERP nebo POS, zjistí, co je na které etiketě, a vytlačí je ven. K dispozici jsou editory šablon pro navrhování rozvržení štítků a určitá logika pro to, kdy odeslat aktualizace.
Theintegrační částse stávajícími systémy-kde projekty na měsíce uvíznou. Starší ERP, podivné datové formáty, IT oddělení, která neposkytnou přístup.
Dostat tuto věc do obchodu
Systém ESL od ničeho až po dokončení vyžaduje projít kompletním procesem implementace inženýrství. Složitost tohoto procesu často předčí očekávání prvních-uživatelů. Mnoho projektů zde jde bokem, a tak si tato sekce zaslouží skutečnou pozornost.

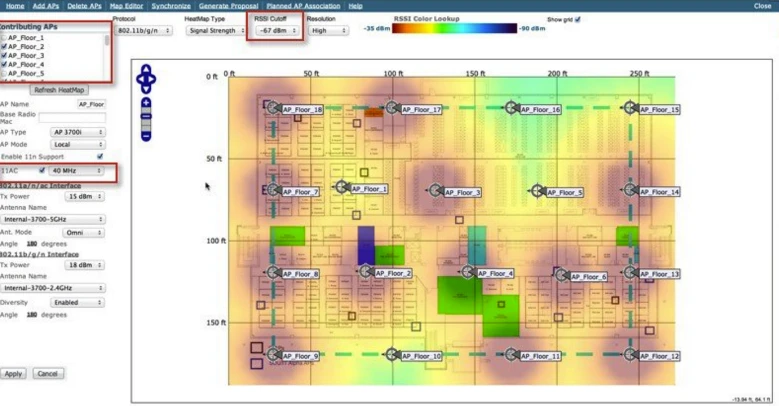

Průzkum RF-Where Projects Die
Ale věc, která zabíjí většinu projektů?RF průzkum. Nebo spíše nedostatek toho pořádného.
ESL spoléhá na bezdrátovou komunikaci a skutečná maloobchodní prostředí jsou plná překážek a rušení:
Kovové policeodráží signály
Chladící skřínějsou přírodní Faradayovy klece
Betonové stěnyblokovat průnik
Další bezdrátová zařízenízpůsobit rušení
Ve špičce provozu,lidská těla sama absorbují signály
Správný průzkum RF je vlastně hodně práce. Začíná to zmapováním fyzického prostředí,-kde jsou stěny, kde jsou kovové police, co generuje rušení. Poté testy šíření signálu ukazují, jak se frekvence v tom konkrétním prostoru skutečně chovají. Otestujte okrajové podmínky, podivné rohy, oblasti poblíž nakládací rampy. Výstupem není jen „sem dát základnové stanice“-, mělo by to být přesné umístění, například na centimetry, spolu s mapami pokrytí, které ukazují, kde je signál silný, kde slabý a co dělat s problémovými místy. Je to zdlouhavé, ale zachraňuje to scénář noční můry zmíněný dříve.
Spousta dodavatelů to přeskakuje nebo to dělá napůl{0}}, aby ušetřili náklady. Pak se diví, proč je 15 % štítků stále offline.
Posouzení webu
Prvním krokem je pochopení situace v obchodě:
Fyzické prostředí- prodejní plocha, výška stropu, uspořádání podlahy, typy polic
Požadavky na produkt- celkový počet SKU určuje množství štítků, rozdělení podle kategorií určuje poměry velikostí
IT prostředí- jaké verze ERP/POS běží, jaká je síťová infrastruktura
Instalace základní stanice
Montáž na stropje nejběžnější přístup,-k regálům je jasný výhled a nepřekáží. Pokud je však strop příliš nízký nebo chybí dobrý montážní bod, mohou místo toho jít na policové jednotky. Montáž na stěnu funguje jako doplněk pro určité oblasti.
Napájení je obvykle dodáváno přesPoE, což je výhodné, protože musí vést pouze jeden kabel. To znamená, že přepínače PoE napájejí vše a v závislosti na nastavení možná i místní server nebo bránu.
nezapomeňUPS-Pokud dojde k výpadku proudu a systém se zhroutí bez nápravy, může dojít k poškození databáze.
Nasazení štítků
Přijměte zásilku, zkontrolujte je, spusťte aktivační testy, abyste se ujistili, že skutečně fungují
Naskenujte každý štítek a přivažte jej k odpovídajícímu produktu v systému
Fyzická instalace závisí na tom, jaký druh regálu je na místě
Některé štítky se zaháknou za okraj police, některé se zasunou do drážky kolejnice. Existujímagnetickýchna kovové povrchy,adhezivníchpro hladké povrchy amalé stojanypro vitríny. Nic složitého, jen-vyžaduje čas, když jich děláte tisíce.
Testování a ověřování
Funkční testování- funguje vše podle očekávání?
Testování pokrytí- každý jednotlivý štítek
Zátěžové testování- ve špičkové zátěži po dobu alespoň 72 hodin
Již zmíněná systémová integrace-v tomto případě projekty umírají. Samotná fáze společného ladění může trvat týdny, pokud jsou starší systémy dostatečně chaotické.
